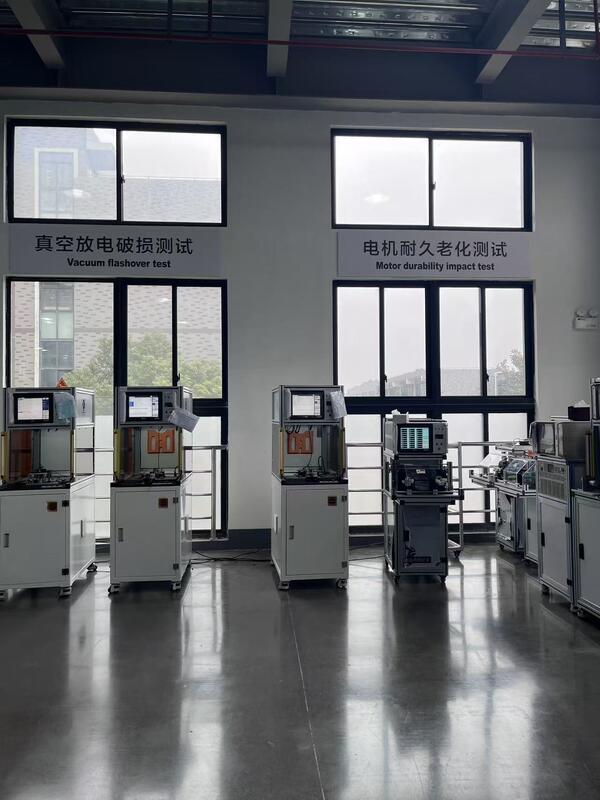

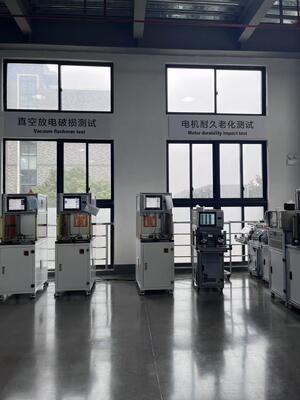

Hoe te testen drone motor stator onder vacuüm voorwaarde

Hoe de elektrische prestaties van een stator te testen onder vacuümcondities:

1. Voordeel

1) Snelle klemfixatie kan worden gemonteerd voor 3 aansluitdraden

2) Pneumatische fixatie wordt veel gebruikt om 3 aansluitdraden of 6 einddraden te testen

2. Testonderdeel: alle testonderdelen kunnen afzonderlijk of samen worden uitgevoerd.

1) DC-weerstandstest

Testbereik: 0,01Ω - 1000Ω

Testlussen: 6 lussen (schaalbaar)

Tolerantie: ±0,5 %

Testmethode: Vierpuntsmeting, met automatische correctie voor omgevingstemperatuur

2) Inductietest (inclusief 3-fasenbalanstest)

Testbereik: 10mH – 500mH

Testlussen: 6 lussen (schaalbaar)

Tolerantie: ±2,5%

Testmethode: Vierpuntsmeting

3) Isolatie tussen windingen

Puls hoogspanning: 100V-3000V (100V / stap)

Pulspiek: 0,5 msec

Bemonsteringsfrequentie: 1-40 MHz

Testlussen: 6 lussen (schaalbaar)

Tolerantie: ±2,5%

Beoordelingsmethode: verschil in oppervlaktebeoordeling (gevoelig voor inductie en energieverlies)

Standaardgolfvorm is Wit, OK-golfvorm is Groen, NG-golfvorm is Rood

4) Isolatieweerstand

Spanning: DC500V /1000V

Testtijd: 1-10s (instelbaar)

Beoordelingsbereik: 1-1000 MΩ

Tolerantie: ±2,5%

5) Isolatie tussen fasen

Spanning: DC500V /1000V

Testtijd: 1-10s (instelbaar)

Beoordelingsbereik: 1-1000 MΩ

Tolerantie: ±2,5%

6) Hipot tussen fasen

Spanning: AC100-3000V (100V/stap)

Testtijd: 1-10s (instelbaar)

Beoordelingsbereik: 0,1 mA -- 20 mA

Tolerantie: ±2,5%

7) Hipot (met boogdetectie)

Spanning: AC100-3000V (100V/stap)

Testtijd: 1-10s (instelbaar)

Beoordelingsbereik: 0,1 mA -- 20 mA

Tolerantie: ±2,5%

8) Balans van weerstand

Testmethode: DC-weerstandsbemonstering

Testtijd: 0,1s

Beoordelingsmethode: percentage methode gebruikt om het verschil in DC-weerstand tussen wikkelingen te beoordelen.

3. Testtijd
