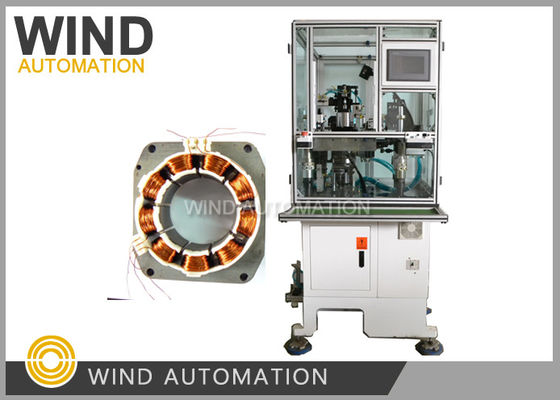

Muti Pole BLDC Motor Winding Machine sneller dan drie koppen Winder
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Voorwaarde: | Nieuw | Certificaat: | 24 uur |
|---|---|---|---|
| Werkstation: | Enkel station | Wikkelingssnelheid: | 300 RPM tot 500 RPM volgens draadmeter |
| Automatisch type: | Volledig automatisch | Machinekleur: | Wit of per klantvereiste |
| NaverkoopWinding Speed: | Ingenieurs beschikbaar voor onderhoud aan machines in het buitenland | ||
| Markeren: | naaldwinder,De Windende Machine van de motorstator |
||
Muti Poles BLDC Motor Stator Naaldwikkelmachine Sneller Dan Drie Koppen Winder WIND-3A-TSM
Toepassing:
Naaldwikkelen van BLDC statoren voor Naaimachines, Airconditioningcompressoren, Koelkastcompressoren, waterpompen, automotive toepassingen, brandstofpompmotoren met 6 polen, 9 polen, 12 polen of 18 polen
Voordelen:
Snel als een wikkelmachine met drie koppen
machine
|
3 naalden wikkelen 3 sleuven tegelijk,
de wikkelmachine kan de wikkeling in 3 keer voltooien voor een 9-polige BLDC stator |
Wikkelbereik
3-fasige BLDC motoren met dezelfde wikkelmethode voor elke fase,
|
|
Bijzonder geschikt voor dikke draaddiameters rond 0,8 mm (AWG20) |
Motor Toepassing
Naaimachine, Airconditioningcompressor, Koelkastcompressor, waterpomp automotive toepassing, brandstofpomp
|
|
Kenmerk: |
Borstelloze motor statorwikkelmachine WIND-3A-TSM
is ontworpen om meerpolige 3-fasige statoren te produceren
|
Het wikkelspoor is vierkant,
Het voert het wikkelen en rangschikken van draden tegelijkertijd en automatisch uit.Het naaldwikkelen, rangschikken, indexeren, plaatsen van brugdraden en knippen van draden in de sleuven gebeurt volledig automatisch.
Parameter:Draaddiameter: 0,08~1,2 mm (AWG17~AWG39)
Stator ID: 15~65 mm
Kernlengte: 7-110 mm
Aantal windingen: 0-99999
Bedieningsoptie: stappen/Auto
Statorpolen: 6 polen, 9 polen, 12 polen, 18 polen (Op maat gemaakt)
Luchtdruk: 5~7 kg/vierkante centimeter
Vermogen: 2KW, AC220V 50/60Hz
Gewicht: ongeveer 450 kg
Afmeting: 1600(L)x1100(B)x1400(H) mm
Vraag en Antwoord:
1. Welk type stator naaldwikkelmachine moeten we selecteren voor onze stator in de bijgevoegde tekening?
De wikkelmachine WIND-3A-TSM met servo-inrichting voor wikkelrangschikking en indexering
en een hoekzwenk nokkenmechanisme is zeer geschikt voor het wikkelen van uw stator zoals vermeld in de tekening,
Onderstaande monsters zijn nodig voor de productie en inbedrijfstelling van de machine:.
2.
Kunt u ook de wikkelperiode van ons ontwerp schatten, hoeveel statoren kunnen we produceren
in één uur?
Volgens uw wikkelgegevens Aantal windingen 27, draaddiameter 0,8 mm, is de voorgestelde wikkelsnelheid 300 RPM, en het duurt ongeveer 1 minuut om 1 gewikkelde stator te krijgen,
In één uur kunt u meer dan 60 stuks krijgen
3. Welke materiaal lijst moeten we verstrekken voor de machineproef?
Onderstaande monsters zijn nodig voor de productie en inbedrijfstelling van de machine: 1. Stator stapel 5 stuks zonder wikkeling
2. Gewikkelde stator 1 stuk
3. Koperdraad 1 rol voldoende voor het wikkelen van 15 statoren
Klik op de onderstaande afbeelding om de video te bekijken
BLDC Motoren worden veel gebruikt in huishoudelijke apparaten, de auto-industrie, ruimtevaart, consumentenelektronica, medische elektronica, industriële automatisering en andere apparaten en instrumenten. Zoals de naam al aangeeft, gebruikt BLDC elektronische commutatoren direct zonder een mechanische structuur met een commutatorborstel.
BLDC heeft veel voordelen ten opzichte van geborstelde motoren, zoals:
1. Betere koppel-snelheidskarakteristieken kunnen worden verkregen
2. Hoge-snelheid dynamische respons
3. Hoge efficiëntie
4. Lange levensduur
5. Laag geluidsniveau
6. Hoge snelheid.
Bovendien maken het superieure koppel en de vormfactor van BLDC deze geschikter voor toepassingen waar de motor zelf eisen stelt aan gewicht en grootte.
