(2) Testitem en nauwkeurigheid

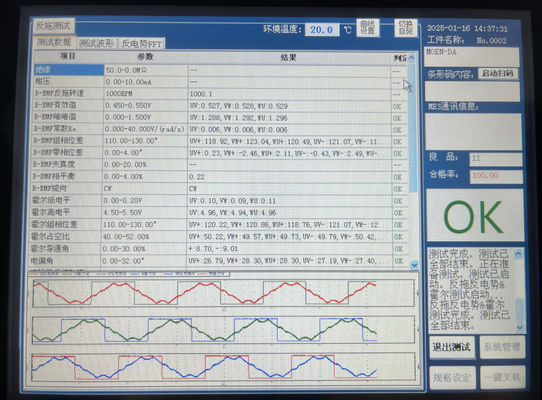

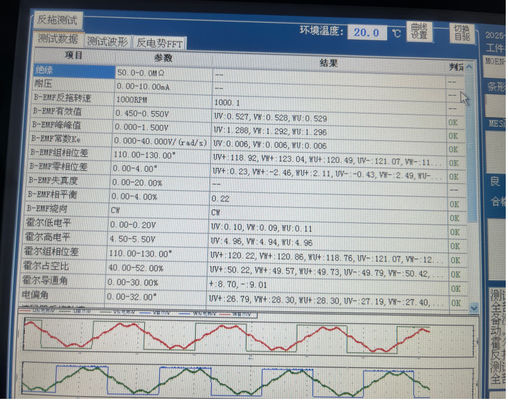

1. BEMF-testen, back elektromotorische kracht spanning

2. Magnetische Detectie

    Als de rotormagnetisme sterk genoeg is

Wanneer de BDLC-motor roteert, genereert elke wikkeling een back elektromotorische kracht spanning (BEMF),

die, volgens de wet van Lenz, tegengesteld is aan de hoofdspanning die aan de wikkeling wordt geleverd.

De polariteit van deze back EMF is tegengesteld aan de excitatie spanning. Daarom kan de spanningsval over

de wikkeling worden berekend uit de voedingsspanning minus de back-EMF-waarde.

De back elektromotorische kracht constante wordt ontworpen met de volgende methode: Wanneer de motor

op nominale snelheid draait, is het potentiaalverschil tussen de back EMF en de voedingsspanning

voldoende voor de motor om de nominale stroom te verbruiken en het nominale koppel te leveren. Als de motorsnelheid

de nominale snelheid overschrijdt, zal de back EMF aanzienlijk toenemen, waardoor de spanningsval over de

wikkeling afneemt en de stroom afneemt, wat resulteert in een daling van de koppelcurve.

Omdat het werk van de motor voornamelijk wordt weerspiegeld in de RMS-spanning, test de back EMF-test voornamelijk de

effectieve waarde van de back EMF. Back-EMF hangt voornamelijk af van drie factoren:

(1) Rotor hoeksnelheid ... is de servo-sleepsnelheid voor de testapparatuur

(2) Het magnetische veld gegenereerd door de rotor in dit probleem, dit is een constante wanneer het product vast is

(3) Aantal wikkelingen van de stator Dit is een constante wanneer het product vast is,

     Back-EMF constante: Ke Eenheid: V/rpm of V/Krpm of V/rad/s,

     daarom wordt aanbevolen om de rotatiesnelheid te testen op 1000 rpm.

Formule:

BEMF=(E)∝ NLRBω

N: het aantal windingen per fase wikkeling

L: de lengte van de rotor (magneetdeel)

R: de binnendiameter van de rotor

B: rotor magnetische veldsterkte

ω: de hoeksnelheid van de motor
