Vier-naald wikkelmachine voor ventilator motor schaduwde 4-pool segment stator
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Groeftype: | In-slot BLDC-motor schaduwmotor | Statorpoolen: | 4 polen borstelloze trap |
|---|---|---|---|
| Efficiëntie van de wikkeling: | Een station 4 naalden wind, ongeveer 2 minuten/pc | Automatiseringstype: | Volledig automatisch |
| Kleur van de machine: | Witte of per klant vereiste | Na verkoop: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |
| Markeren: | naaldwinder,bldc-opwikkelmachine |
||

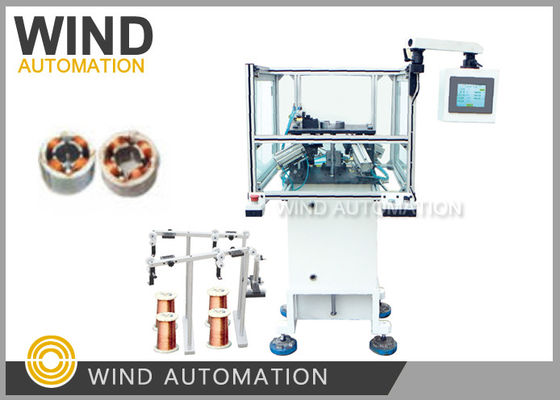

Vier Naaldwikkelmachine Voor Ventilator Motor Shaded 4-polige Segment Stator WIND-1A-TSM
(1)Toepassing
Speciale machine voor het wikkelen van 4-polige shaded motor stators,
a. 4 stuks naalden wikkelen 4 sleuven tegelijk, de 4-polige gesegmenteerde motoren zijn meestal shaded pole motoren
b. 4 sets automatische klem- en draadknipapparaat zorgen voor het geautomatiseerde proces en de efficiëntie
c. Het kost ongeveer 2 minuten om 1 stuk gewikkelde stator te krijgen
(2)Voordelen
1. Wikkelt 4 sleuven per keer, snel
2. Automatisch wikkelen, automatisch knippen van vier polen per keer
|
Toepassing van automatische stator naaldwikkelmachine |
Wikkellen van 4-polige shaded motor stators
|
|
Wikkelmondstuk 4 stuks |
4 polen wikkelen tegelijkertijd met 400 tpm
|
|
4-polige stator naaldwikkeling |
Speciale machine voor 4-polige shaded motor
statorwikkeling
|
(3)Het verhaal tussen 4 naalden wikkelmachine WIND-1A-TSM en een Chinese motor
fabrikant
Deze machine, een lokale klant, had 50 stuks bij ons besteld,
Een paar jaar geleden bestelde een Chinese motorfabrikant voor het eerst 1 stuk WIND-1A-TSM,
Na gebruik van de machine om hun ventilator 4-polige motor stator te wikkelen, ontdekten ze dat deze 4-naaldwikkelaar
snel is en zeer geschikt om koperdraad te besparen in vergelijking met handmatig wikkelen
(Als handmatig wikkelen en insteken, is de spoelhoogte te hoog),
Ze bestelden opnieuw 5 stuks en daarna plaatsten ze elk jaar een herhaalbestelling,
Omdat de besparing op de koperdraad in 4~5 maanden ongeveer de kosten van 1 machine is voor de lokale motor
fabrikant
(4)Statorwikkelaar Configuratie
Grote vermogen stappenmotor
Mitsubishi PLC
Ingebouwde mens-machine interface
AIRTAC cilinder
(5)Parameter
Draaddiameter: 0,08~1,00 mm
Stator ID: 15~65 mm
Kernlengte: 7-90 mm
Aantal wikkelingen: 0-99999
Bedieningsoptie: stappen, automatisch
Statorpolen: 4 polen
Luchtdruk: 5~7 kg/vierkante centimeter
Vermogen: 2KW, AC220V 50/60Hz
Afmetingen: 1550*900*1450mm
Gewicht: ongeveer 450 kg
Fabrikant van motorwikkelmachines, benodigde monsters:
1. Statorstapelmonsters elk 5 stuks
2. Koperdraaddikte elk 1 rol
3. Stator lamineringstekening en wikkeltekening
Klik op onderstaande afbeelding om de video te bekijken
