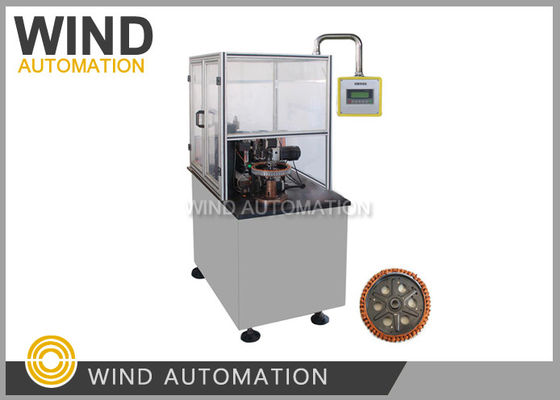

Elektrische fiets Hub Motor Wiel Motor Winding Machine BLDC Motor E-Bike Muti spoelen

Elektrische fiets Hub Motorwiel Stator Winder BLDC E-Bike Muti spoelen Winding WIND-HMW-1M

Toepassing:

Elektrische fiets, hubmotor, wielmotor, outrunnermotor, BLDC-motor

Voordelen:

1- Drie-assig servosysteem, de wikkeling, indexering, rangschikking worden bestuurd door Mitsubishi servomotor

2Flyer draaien snel

3Grote buitenstator die de buitenstator met een diameter van 198 mm,266 mm bedekt

4Servomotor met constant koppel, constante spanning

Technische gegevens

Statorslots: geen vereiste

Stator Buitendeursdiameter:198mm, 226mm,262mm

Winding Way:

Beveiliging Hoogte van de stapel: 14-30 mm

Draaddiameter: 0,3-0,6 mm

Aantal draden:1-13 stuks

Luchtbrondruk:0.4-0.7MPa

Stroomtoevoerspanning: 3 fasen 380V±10% 50Hz

Vermogen: ongeveer 3 kW

Hoofdconfiguratie:

Vraag en antwoord:

1.Hoe doet de wikkelmachine de indexering: handmatig of automatisch?

    Automatisch met Mitubishi servo-apparaat

2.Hoe wordt de stator tijdens het wikkelingsproces bevestigd?

    Handmatig laden op stator aan de as en druk met deksel

3.Wat is het bereik van de diameters van de koperdraad die uw machine kan gebruiken (minimum en maximum)?

    00,3 mm tot 0,51 mm

4Wat is het bereik van stapellengtes dat de wikkelmachine kan bedienen?

    Standaard wielmotor wikkelmachine hub motor stator stapel hoogte 10 mm ~ 30 mm,

20 mm~50 mm (op maat gemaakt)

5.Is de wikkeling automatisch of handmatig?

    Automatisch met Mitubishi servo-apparaat

6.Is het mogelijk om het koperdraad tijdens of na het wikkelen te persen en te compacteren?

    Compacteer de draad na het wikkelen proces met een aparte machine

7.Heeft de machine enige beperking in de afmetingen van de breedte van de open slot?

   Min. Open slotbreedte>1,8 mm, in China hub motor wikkeling slot open breedte is meestal2mm, 3mm

8.Wat is de hoogte van de machine op het werkgebied van de bediener?

Hoogte van de wikkelmachine 750 mm

9.Zijn er sensoren in de machine om te controleren of de bedrading correct is?(bijv. sensor op de

controleeralsis de draad kapot?

    Stoppen van de machine en alarm bij kapotte draad

10Heeft u machines om de wielmotor na het opdraaien te testen?

    Ja, aparte testmachine

11.Hoe zet je het onderdeel op de machine voor en na het wikkelen?

Het is een zware wielmotor van ongeveer 15 kg.

We hebben niet met zo'n zware stator omgegaan.Opwaarts laden/laden met de hand onder 5 kg

Bijvoorbeeld een 198mm OD wiel motor stator gewicht rond 2KGS
