Hoe te verbinden stator spoel lacing machine voor frame grootte onder 110 gestoken koord breien

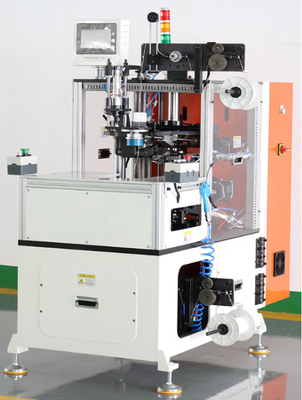

Dubbelzijdige spoelbandbandbandbandbandbandbandbandbandbandmachine WIND-120-CL

1.Parameter

2.Prestatievoordelen

Beschermingstanden om te voorkomen dat de slotvoering beschadigd raakt

1) De dubbelzijdige spoelbandmachine bestaat uit het onderdeel, het bovenste haakdeel, het onderste haakdeel,

en draadvoeding

2) bandmachine neemt Schneide-bewegingscontroller om servosysteem te besturen,

en de mens-machine-interface vergemakkelijkt de aanpassing van de parameters;

3) Bindingscyclustijd ≤ 1S/slot,

De dichtheid van de banddraad voldoet aan de eisen van de klant,

met een vermogen van meer dan 50 W

4) De verschillende diktes van de stator kunnen snel worden ingesteld voor de productie binnen 5 minuten

5) Voor verschillende afmetingen kunnen stators snel gereedschap veranderen, met een tijd van ongeveer 20 minuten

6) Elk onderdeel van de apparatuur heeft afzonderlijke debugfuncties en

voorzien van debuggingknoppen voor een gemakkelijke debugging

6) De indexering wordt aangedreven door Schneide servomotoren en

kan worden ingesteld voor slot door slotbinding en slot skip binding

8) De spindel wordt aangedreven door Schneide servomotor en de snelheid kan worden ingesteld

9) De naaldhoek wordt aangedreven door een servomotor van Schneide en kan vrij worden ingesteld;

10) met automatische draadvoeding, automatisch draadsnijden, spanningsinrichting, zichtbare spanningskracht,

en een verstelbare bindspanning

11) Gereserveerde netwerkpoort voor remote debugging en furture MES-toegang

12) Aanneming van veiligheidsbeschermingsmechanisme, staande houding en één handknop voor starten

• Gemakkelijk laden en lossen voor zware stators
• enkelzijdig aansluiting
• Hoog kwaliteitsniveau van het kantelproces
• De volledige werkcyclus is volledig automatisch, met uitzondering van handmatig laden en lossen
• In een productielijn kunnen worden geïntegreerd
• Het is niet nodig om gereedschap te veranderen voor verschillende stapellengtes, alleen mechanische aanpassing vereist
• Verskillende aansluitingswijzen beschikbaar, slot-voor-slot aansluiting, slot-skipping aansluiting of fancy aansluiting

Deze Stator spoel gebreide kant machine is voor kant de stator eind spoelen één naast de andere,

is een proces van de grote inductie motor ac motor productie bedekt frame 112, 132, 160

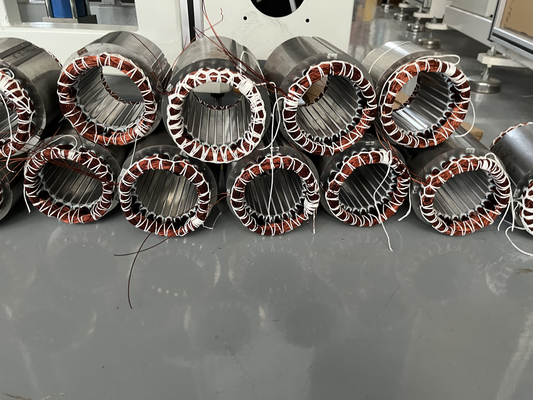

Stator spoelen strikken is het proces van het strak bevestigen van de veld spoel uiteinden van een elektromotor stator met een gehecht koord,

ook wel motorstator spoel vlechten genoemd.

Stator Coil Knot-machine toepassingen:

De aansluiting wordt meestal gebruikt op lange levensverwachting of hoge efficiëntie motoren zoals sommige inductiemotoren waar de kosten van het falen hoog zijn.

Parameter van de stator spoel knoop:

1. Afmetingen van statoren

Het gereedschap is gerelateerd aan de stator OD,

Als de stator overdosis hetzelfde is, hoef je geen gereedschap te veranderen.

- Maximale buitendiameter: 140 mm

- Maximale binnendiameter: 90 mm

- Kernlengte: 10-90 mm

-Spoel hoogte: Cam van de machine is gerelateerd aan uw spoel hoogte aan beide zijden

2Bindband.

Ronde bindband wordt veel gebruikt.

Wil je alsjeblieft een foto maken van de platte bindsnoer om te controleren?

3. Verandering van gereedschap

Ja, de gereedschaps- en programmawijziging kan binnen 20 minuten gebeuren.

en de werknemer moet de naalden in hoogte en positie aanpassen voor de standaardmachine die we hebben geciteerd,

Als je een speciale functie wilt toevoegen, wordt de machine op maat gemaakt en kost meer,

Toepassing:

Voor generator, diepe waterpomp, driefase motor slot isolatie

Voordelen:

1.Gebruik de stator Innerlijke zijde Diameter om positionering te doen, gemakkelijk te veranderen gereedschap

2Drie servomotoren zorgen voor een gemakkelijke aanpassing van de machine en een gladde aansluiting.

Een servomotor controle de stator indexering

Een servomotor controleert de spuitstuk beweging (de spuitstuk leidt de gehecht koord)

Een servomotor controleert de mechanische beweging van de hele machine

3Een van de best verkochte machines tijdens de inductie motor productie machines,

Verbeteren per jaar per lokale gebruiker feedback van de motorfabrikant
