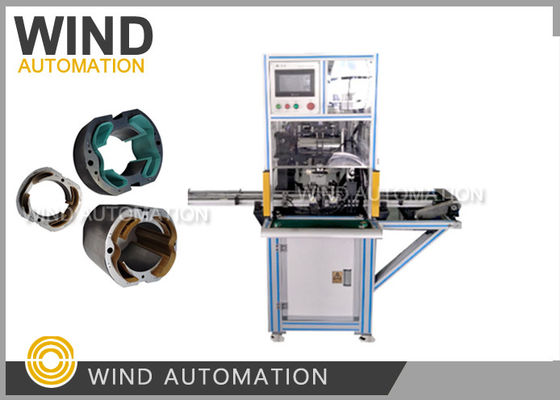

Twee-pool stator universele motor slot isolatie Mylar vormen invoegmachine

Twee-pool stator universele motor slot cellen isolatie Mylar vormgevende invoegmachine WIND-SCFI

Toepassing:

twee polen stators voor elektrische gereedschappen,

stators voor tuinwerktuigen, stators voor stofzuigermotoren,

stators voor kleine huishoudelijke apparaten, stators voor naaimachines, enz.

Deze slotcellen vormmachine werkt voor universele motor stator cellen isolatie zoals

Mixer, molen, elektrisch gereedschap twee polen slotcellen vormen,

en voeg dan het gevormde papier aan twee paal stator automatisch

Parameter:

1Deze machine vormt plooien door isolatiepapier in de stator te plaatsen.

2.Het bestaat uit automatisch papier snijden en automatisch schimmelklemmen en een efficiënt en snel mechanisme voor het voeden van papier.

3.De apparatuur heeft een stabiele prestaties en een hoge productie-efficiëntie, is het geavanceerde type op internationaal niveau van vergelijkbare modellen.

4.Snel vervangen van gereedschap, eenvoudige werking, handig en betrouwbaar.

5.Configureer de riemlijn om de automatische productieapparatuur voor onbemande werking te voltooien.

6.Methode van het voeden van papier: de motor wordt gebruikt om het papier te voeden, en de debugging is eenvoudig en nauwkeurig.

7.Voedingsnauwkeurigheid: ±0,15 mm.

8.Methode voor het snijden van papier: pneumatisch snijden.

9.Drukwielstructuur: het integrale drukwiel is gemakkelijk te demonteren en te installeren en kan tot kleine en hoge precisie springen.

10.Punctiemethode: automatisch cilinderspensen.

11.Aantal statorslepen: 2 lepen/2 palen

12Productiecyclusklop: ≤7 seconden 1 cyclus.

13Werkluchtdruk: 0,5-0,7 MPa.

Armature O.D: Ф20-55mm

Laminatielengte: maximaal 60 mm

De lengte van de as: 32~250 mm

Afwijking van schacht: Ф6~Ф20 mm

Slotnummer: 8-24 slots

Commutator O.D: Ф16~Ф50mm

Versnellingsbereik: 0~60Hz

Lange isolatiepapier: 15-60 mm verstelbaar

Dikte van isolatiepapier: 0,1 mm ~ 0,5 mm

Type isolatiemateriaal: DMD, DM, polyesterfolie (dikte 0,125 mm) enz.

Isolatiepapier in de vorm van een V- of kantvouwbare V-vorm

Efficiëntie: 0,5sec - 0,8sec/slot, bij belasting
