Knie-invoegmachine Slot Isolatie machine Armature spoel en stapel DMD PMP

Verzetspoel en stapel DMD PMP Wedge Fillers Placement Motor Isolatie Machine WIND-IW-2

(1)Toepassing:

Deze slot top cel vormen en het invoegen van de machine WIND-IW-2 automatische vorm en voeg wig om te vormen

elektrische isolatie voor spoelen en stapels.

(2)Parameter:

Bescherming: 20-55 mm.

Laminatielengte: maximaal 60 mm

De lengte van de as: 32~250 mm

Schacht O.D.: 6~20 mm

Slotnummer: 8-24 slots

Commutator O.D.: 16~50 mm

Lange wig: 15-60 mm

Versnellingsbereik: 0~60Hz

Keelvorm: plat, U- of R-vormig

Dikte van de wig: 0,2 mm ~ 2,0 mm

Efficiëntie: 0,5 sec - 0,8 sec/per slot, laad-clamp Voeding-ontlading (total 8~10 sec/cyclus voor

12 slotsde armature)

Luchtbron: Luchtdruk: 4~6 kg/cm2

Machinaal vermogen: 1,0 kW

Gereedschap/bevestiging: snel veranderende integriteitsvormende wielstructuur

Spanning: AC220V± 10%, 50/60Hz

Gewicht: ongeveer 400 kg

Afmetingen: (L) 910 x (W) 880 x (H) 1300 mm

(3)Hoofdbestanddelen:

PLC: MITSUBISHI of Omron programmeerbare controller

Relais: OMRON

Nabijheidsschakelaar: OMRON

MITSUBISHI of Panasonic frequentiekonverter

Aanraakscherm: WENVIEW PLD(7")

Luchtschakelaar:

Energiebron: Mingwei

Schakelaar: SCHNEIDER

Bremsen: MIKIPULLEY (Japanse merk)

Koellagers: UBC (Amerikaans merk)

Lineaire gids: ABBA (Taiwanese merk) of CPC of Shangying

Cylinder: SMC

Elementen voor de behandeling van luchtbronnen of elektromagnetische klep: SMC

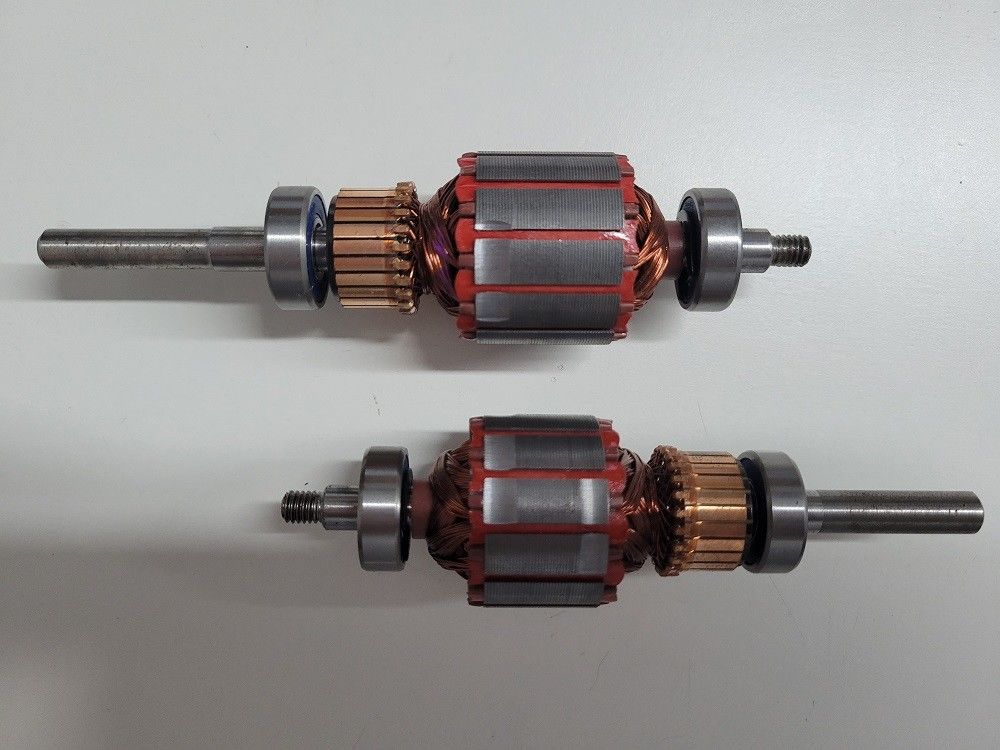

Plaats de isolatiewieg op de armature, isoleer de armature wikkeling en stapels, ook de

Na het wikkelen gebruik je een wig van normaal gesproken 0,5 mm dik, terwijl deDe insulaiton polyester is gewoonlijk

0.25mmom de armature aan te sluiten, de armature vast te maken en de wikkeling te versterken en het motorgeluid te verminderen.
