Bevestigingsmachine WIND-ATS-300

(1)Testpunten

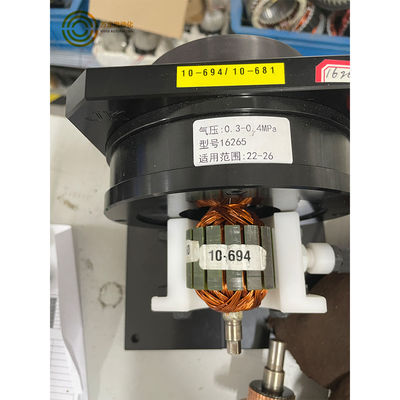

Deze armaturetoetsmachine test de staaf-staaf weerstand, lasweerstand, dielectrische sterkte ((Hi-pot),

Isolatieweerstand en isolatie in de omwenteling,de testpunten kunnen allemaal op het scherm worden weergegeven,

Of je kunt één item selecteren en het individueel tonen,

De laad- en testmodus kan worden verplaatst door de veiligheidsgordel te schuiven.

Het testpaneel begint met het testen zodra de beveiligingsdoos op het werkstation wordt gegooid.

Scherminhoud als eerste foto (het scherm van uw machine zal in het Engels zijn)

Onderzoekpunten die vergelijkbaar zijn met de testmachine voor het testen van armaturen voor de starter WIND-ATS-02 als hieronder

(2)Machine-eenheden

Beheersing: Industrieel ingebed systeem met 15' touchscreen
Relay: Japan Panasonic of Tyco
Hoogspanningsrelais:Naar
Pneumatische onderdelen: Airtac

Stroomvoorziening: Meanwell

Vermogen: AC220V ±10% @60Hz, Luchtdruk: 0,4-0,6Mpa, Temperatuur: 0-45°C

(3)Statistische functie

De testmachine slaat de testgegevens van elk product automatisch op.

en kan extern worden gelezen via de USB-interface

Inhoud van de statistiekeninterface:

1.Totaal aantal geteste armaturen.

2.Aantal gekwalificeerde producten (passingspercentage).

3.Het aantal niet-gekwalificeerde produkten (het percentage niet-gekwalificeerde produkten dat bij elke proef is afgewezen, kan afzonderlijk worden geteld)

(4)Facultatieve functies (bijkomende kosten vereist)

1. Lezen van een streepjescode of QR-code

Het serienummer van het geteste product kan worden gelezen volgens het door de klant vastgestelde barcode- of QR-codeformaat,zodat het serienummer van het product één-op-één overeenkomt met de testgegevens van het product.

2- lasermarkering, codering of etiketdruk

Het kan worden aangesloten op de apparatuur om het markeerapparaat, het codeerapparaat of het etiket afdrukken te configureren om de gekwalificeerde of niet-gekwalificeerde producten na de test te markeren en te identificeren.

3. Niet-gekwalificeerde NG-productstapel

De gebruiker moet de niet-gekwalificeerde geteste producten op de aangewezen plaats plaatsen voordat de apparatuur met de volgende test kan beginnen.Vermijd verwaarloosing van producten.

4Automatische coördinatie van de assemblagelijn

Het wordt gebruikt om samen te werken met de IO-controle en de communicatiecontrole van de geautomatiseerde assemblagelijn om onafhankelijke integratie te vergemakkelijken om de behoeften van de totale geautomatiseerde productie te vervullen.

5. Databankfunctie

Na het netwerken kunnen de testgegevens automatisch naar de server worden geüpload en in Excel-formaat worden opgeslagen.de tweedimensionale code op de motor wordt gescand voordat de motortest begint;De tweedimensionale code komt overeen met de testgegevens van de motor, één voor één, zodat deze gemakkelijk kunnen worden opgespoord.

(5)Voordelen van de machine

a. Alle proefstukken worden automatisch beoordeeld door de apparatuur, waardoor de nadelen van de

traditionele testmethoden, die handmatig door het product worden bepaald.

b. Vinnige en nauwkeurige bepaling van gebreken in het productieproces van wikkelen, monteren en lassen

De motor moet worden gecontroleerd en de locatie van de storing worden aangegeven, zodat de gebruiker de motor gemakkelijk kan repareren.

een gebrekkig product.
c. De spanning van de hoogspanningstest van het apparaat wordt automatisch ingesteld en gegenereerd;

Stabiel en handig.
