Hoe snel een DC-motor stator testmachine met pneumatische fixture te beoordelen

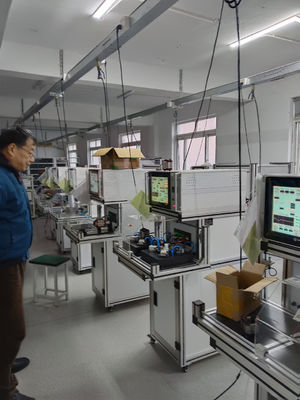

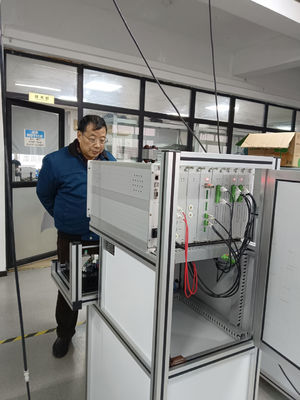

DC motor Stator Testmachine Kwaliteitsanalyse WIND-DTS

1. Voordeel

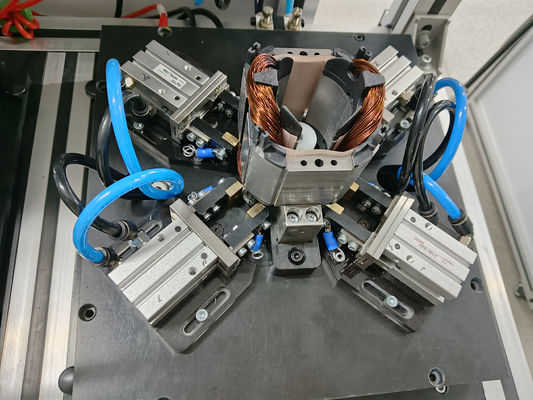

1) Snelle kleminrichting kan worden gemonteerd voor 3 aansluitdraden

2) Pneumatische kleminrichting wordt veel gebruikt om 3 aansluitdraden of 6 einddraden te testen

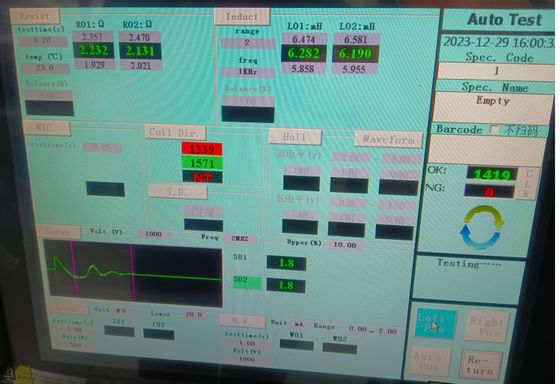

2. Testitem: alle testitems kunnen afzonderlijk of samen worden uitgevoerd.

1) DC-weerstandstest

Testbereik: 0,01Ω - 1000Ω

Testlussen: 6 lussen (schaalbaar)

Tolerantie: ±0,5 %

Testmethode: Vierpunts, met automatische correctie van omgevingstemperatuur

2) Inductietest (inclusief 3-fasen balans test)

Testbereik: 10mH – 500mH

Testlussen: 6 lussen (schaalbaar)

Tolerantie: ±2,5%

Testmethode: Vierpunts

3) Sluiting tussen windingen

Puls hoogspanning: 100V-3000V (100V / stap)

Puls piek: 0,5 msec

Bemonsteringsfrequentie: 1-40 MHZ

Testlussen: 6 lussen (schaalbaar)

Tolerantie: ±2,5%

Beoordelingsmethode: Beoordeling van het verschil in oppervlakte (gevoelig voor inductie en energieverlies)

Standaard golfvorm is Wit, OK golfvorm is Groen, NG golfvorm is Rood

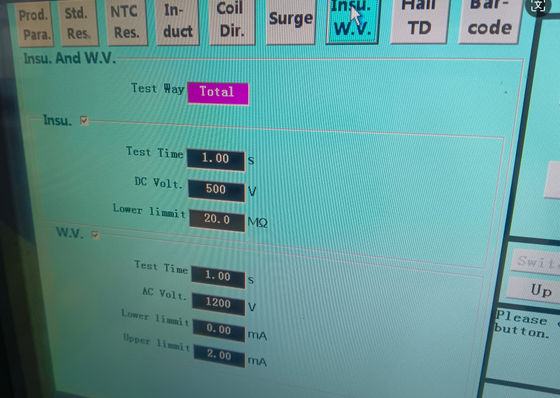

4) Isolatietest

Spanning: DC500V /1000V

Testtijd: 1-10s (instelbaar)

Beoordelingsbereik: 1-1000 MΩ

Tolerantie: ±2,5%

5) Isolatie tussen fasen

Spanning: DC500V /1000V

Testtijd: 1-10s (instelbaar)

Beoordelingsbereik: 1-1000 MΩ

Tolerantie: ±2,5%

6) Hipot tussen fasen

Spanning: AC100-3000V (100V/stap)

Testtijd: 1-10s (instelbaar)

Beoordelingsbereik: 0,1 mA -- 20 mA

Tolerantie: ±2,5%

7) Hipot (met boogdetectie)

Spanning: AC100-3000V (100V/stap)

Testtijd: 1-10s (instelbaar)

Beoordelingsbereik: 0,1 mA -- 20 mA

Tolerantie: ±2,5%

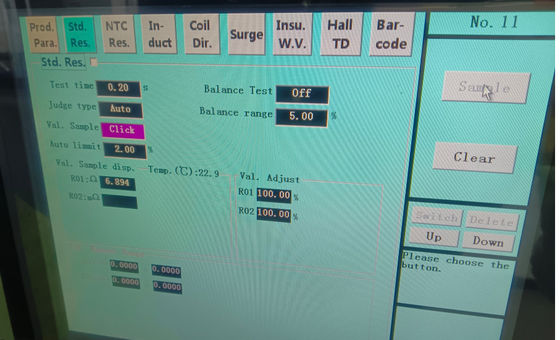

8) Balans van weerstand

Testmethode: DC-weerstandsbemonstering

Testtijd: 0,1s

Beoordelingsmethode: percentage methode gebruikt om het verschil in DC-weerstand tussen windingen te beoordelen.

3. Testtijd

https://youtube.com/shorts/seYu6P9OGlU?feature=share
