Statorproefmachine voor gelijkstroommotoren met pneumatische bevestiging

Gelijkstroommotor stator testmachine kwaliteitsanalyse WIND-DTS

1Voordeel.

1) Vinnige kleminrichting kan worden gemonteerd voor 3 einddraden

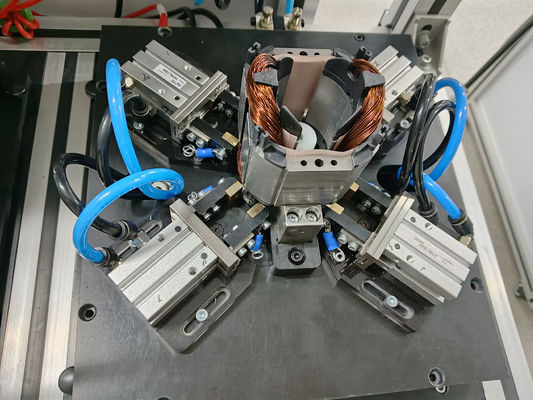

2) Pnede umatische fixutre wordt veel gebruikt voor het testen van drie of zes einddraden.

2.Proefvoorwerp: alle proefstukken kunnen afzonderlijk of samen worden uitgevoerd.

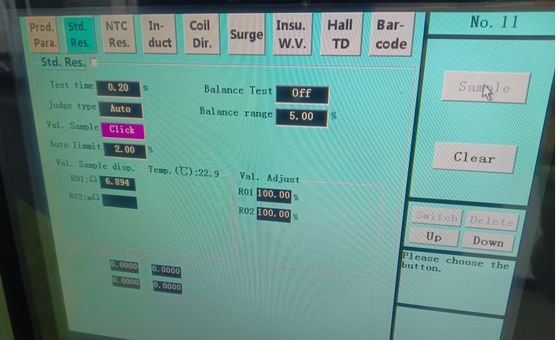

1)stroomweerstandstest

Testbereik:0.01W - 1000W

Testlus: 6 lussen (schaalbaar)

Tolerantie: ±0,5 %

Testmethode:Vier punten, met automatische temperatuurcorrectie

2)Inductabiliteitstest ((inclusief 3-fasebalanstest)

Testbereik: 10mH 500mH

Testlus: 6 lussen (schaalbaar)

Tolerantie: ±2,5%

Testmethode: Vier punten

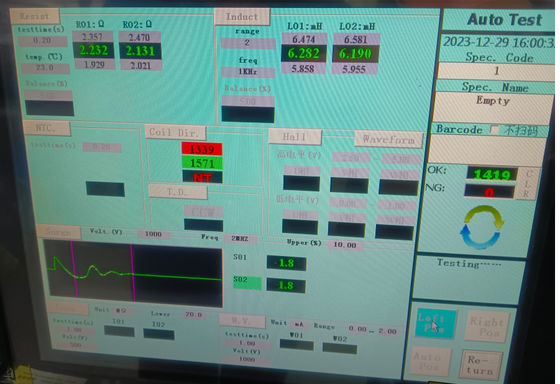

3)Draai de isolatie om

Impulse hoge spanning: 100V-3000V (100V/stap)

Piek van de pols: 0,5 ms

Frequentie van de bemonstering: 1-40 MHZ

Testlus: 6 lussen (schaalbaar)

Tolerantie: ±2,5%

Beoordelingsmethode: beoordeling van het oppervlakteverschil (gevoelig voor inductantie en energieverlies)

Standaard golfvorm is wit, OK golfvorm is groen, NG golfvorm is rood

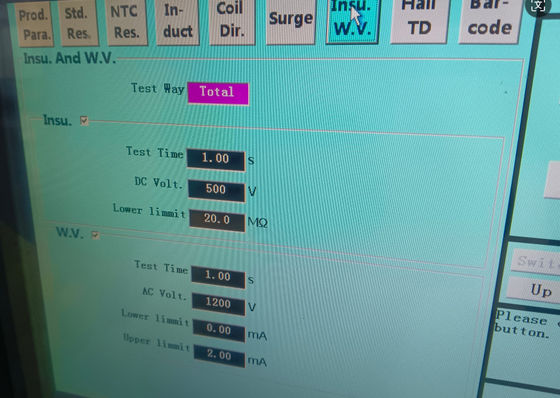

4)Isolatieweerstand

Spanning:DC500V /1000V

Testtijd:1-10 s ((aanpasbaar)

Beoordelingsbereik:1-1000 MW

Tolerantie: ±2,5%

5)Interfase-isolatie

Spanning:DC500V /1000V

Testtijd:1-10 s ((aanpasbaar)

Beoordelingsbereik:1-1000 MW

Tolerantie: ±2,5%

6) Interfasehypot

Spanning:AC100-3000V (100V/stap)

Testtijd:1-10 s ((aanpasbaar)

Beoordelingsbereik:0.1 mA -- 20 mA

Tolerantie: ±2,5%

7)Hipot ((met boogdetectie)

Spanning:AC100-3000V (100V/stap)

Testtijd:1-10 s ((aanpasbaar)

Beoordelingsbereik:0.1 mA -- 20 mA

Tolerantie: ±2,5%

8)Balance van de weerstand

Testmethode: stroomweerstand bemonstering

Testtijd:0.1s

Beoordelingsmethode:percentagemethode die is gebruikt om het verschil in gelijkstroomweerstand tussen wikkels te beoordelen.

3- Proeftijd.
