Beveiligingstestapparatuur DC-weerstand Inductiviteit Spanningsoverspanning Isolatie Hi-Pot Rotatie

Anker Tester DC Weerstand Inductie Surge Isolatie Hi-Pot Rotatie WIND-ATS

Anker testmachine WIND-ATS-300

(1) Test Items

Deze anker testmachine test de bar-bar weerstand, lasweerstand, diëlektrische sterkte (Hi-pot),

isolatieweerstand en bekrachtiging-bekrachtiging isolatie, de testitems kunnen allemaal op het scherm worden weergegeven,

Of u kunt één item selecteren en het afzonderlijk weergeven,

De laad- en testmodus kan worden verschoven door de veiligheidskap te schuiven.

Het testpaneel start met testen zodra de veiligheidskap over het werkstation is geschoven.

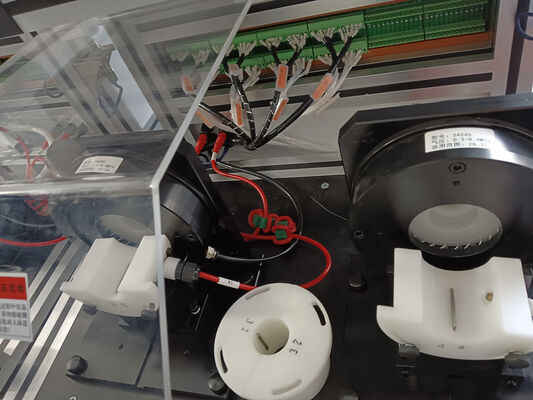

Scherminhoud zoals Eerste foto (uw machine scherm zal in het Engels zijn)

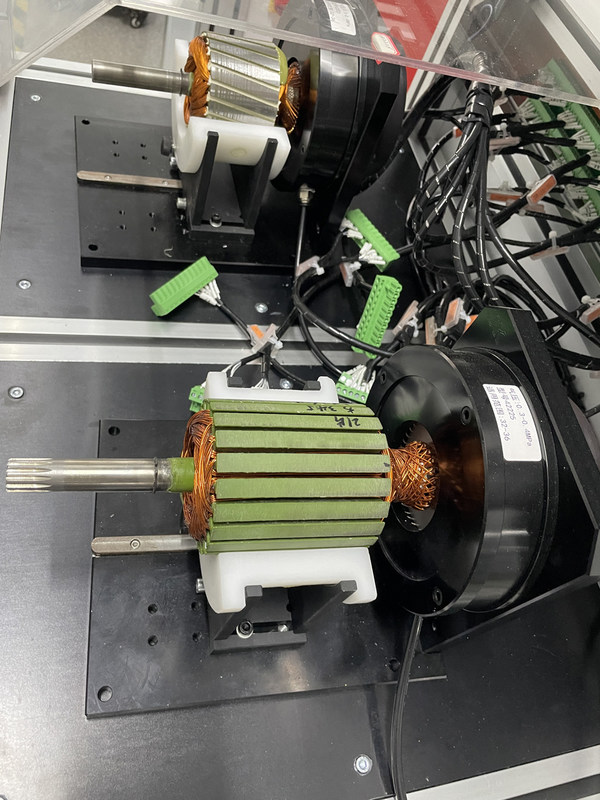

Testitems vergelijkbaar met anker testmachine voor starter WIND-ATS-02 zoals hieronder Tweede naar beneden

(2) Machine Units

Besturing: Industrieel ingebed systeem met 15'' Touchscreen
Relais: Japan Panasonic of Tyco
Hoogspanningsrelais: Toward
Pneumatische onderdelen: Airtac

Voeding: Meanwell

Vermogen: AC220V ±10% @60Hz, Luchtdruk: 0.4-0.6Mpa, Temperatuur: 0-45°C

(3) Statistische functie

De testmachine slaat automatisch de testgegevens van elk product op,

en kan extern worden gelezen via de USB-interface

Statistieken interface display inhoud:

1. Totaal aantal geteste ankers.

2. Aantal gekwalificeerde producten (Succespercentage).

3. Het aantal ongekwalificeerde producten (het percentage ongekwalificeerde producten de items die bij elke test zijn mislukt, kunnen afzonderlijk worden geteld)

(4) Optionele functies (extra kosten zijn nodig)

1. Lezen van barcode of QR-code

Het serienummer van het geteste product kan worden gelezen volgens het barcode- of QR-codetypeformaat dat door de klant is bepaald, zodat het product serienummer één-op-één overeenkomt met de producttestgegevens.

2. Laser markeerapparaat, codeerapparaat of labelprinter

Het kan worden aangesloten op de apparatuur om een markeerapparaat, codeerapparaat of labelprinter te configureren om gekwalificeerde of ongekwalificeerde producten na de test te markeren en te identificeren.

3. Ongekwalificeerde NG product stapel

Het wordt gebruikt om ongekwalificeerde NG-producten na het testen op te slaan. De operator moet de geteste ongekwalificeerde producten naar de aangewezen locatie plaatsen voordat de apparatuur de volgende test kan starten. Voorkom verkeerde plaatsing van producten.

4. Automatische productielijn coördinatie

Het wordt gebruikt om samen te werken met de IO-besturing en communicatiebesturing van de geautomatiseerde productielijn om onafhankelijke integratie te vergemakkelijken om te voldoen aan de behoeften van de algehele geautomatiseerde productie.

5. Database functie

Na netwerken kunnen de testgegevens automatisch naar de server worden geüpload en opgeslagen in EXCEL-formaat. Het tweedimensionale code scan systeem is geïntegreerd, dat wil zeggen, de tweedimensionale code op de motor wordt gescand voordat de motortest begint. De tweedimensionale code komt één voor één overeen met de testgegevens van de motor voor gemakkelijke tracing

(5) Machine voordelen

a. Alle testitems worden automatisch beoordeeld door de apparatuur, wat de nadelen van de

traditionele testmethoden, die handmatig worden bepaald door het product.

b. Snel en nauwkeurig defecten in het productieproces van wikkelen, assembleren en lassen

van de motor, en de locatie van de fout aangeven, wat handig is voor de operator om het

defecte product te repareren.
c. De spanning van de hoogspannings test van het apparaat wordt automatisch aangepast en gegenereerd,

stabiel en handig.
