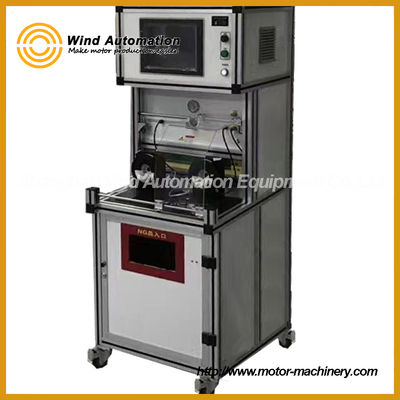

BLDC-motorrotor armature testapparatuur BEMF Magnetische detectie enkelstation

(2) Testitem en nauwkeurigheid

1. BEMF Testen, terug elektromotorische kracht spanning

2. Magnetische Detectie

    Als de rotor magnetisch sterk genoeg is

Wanneer de BDLC-motor roteert, genereert elke wikkeling een terug elektromotorische kracht spanning (BEMF),

die, volgens de wet van Lenz, tegengesteld is aan de hoofdspanning die aan de wikkeling wordt geleverd.

De polariteit van deze terug EMK is tegengesteld aan de excitatie spanning. Daarom kan de spanningsval over

de wikkeling worden berekend uit de voedingsspanning minus de terug-EMK waarde.

De terug elektromotorische kracht constante wordt ontworpen met de volgende methode: Wanneer de motor

op nominale snelheid draait, is het potentiaalverschil tussen de terug EMK en de voedingsspanning

voldoende voor de motor om de nominale stroom te verbruiken en het nominale koppel te leveren. Als de motorsnelheid

de nominale snelheid overschrijdt, zal de terug EMK aanzienlijk toenemen, waardoor de spanningsval over de

wikkeling afneemt en de stroom afneemt, wat resulteert in een daling van de koppelcurve.

Omdat het werk van de motor voornamelijk wordt weerspiegeld in de RMS-spanning, is de terug EMK-test voornamelijk bedoeld om de

effectieve waarde van de terug EMK te testen. Terug-EMK hangt voornamelijk af van drie factoren:

(1) Rotor hoeksnelheid ... is de servo-sleepsnelheid voor de testapparatuur

(2) Het magnetische veld gegenereerd door de rotor in dit probleem, dit is een constante wanneer het product vast is

(3) Aantal statorwikkeling windingen Dit is een constante wanneer het product vast is,

     Terug-EMK constante: Ke Eenheid: V/rpm of V/Krpm of V/rad/s,

     daarom wordt aanbevolen om de rotatiesnelheid te testen op 1000 rpm.

Formule:

BEMF=(E)∝ NLRBω

N: het aantal windingen per fase wikkeling

L: de lengte van de rotor (magneetdeel)

R: de binnendiameter van de rotor

B: rotor magnetische veldsterkte

ω: de hoeksnelheid van de motor
