Testapparatuur voor het testen van dubbelstations voor armamenten voor auto-starters met een lage belasting
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Testpunt: | DC-weerstand, isolatieweerstand, spanning, hypotheek | Typ van beugel: | Startmotorbeveiliging |
|---|---|---|---|
| Werkende post: | Dubbel station | Automatiseringstype: | Automatische positionering |
| Vertoon van de inhoud van het testonderdeel: | Testresultaat Intuïtief weergeven op het scherm één voor één | Deeltjes voor armaturen: | 13, 17, 19 (weinig), 21,23,25,27, 28,29,33 slots (gemeenschappelijk) |

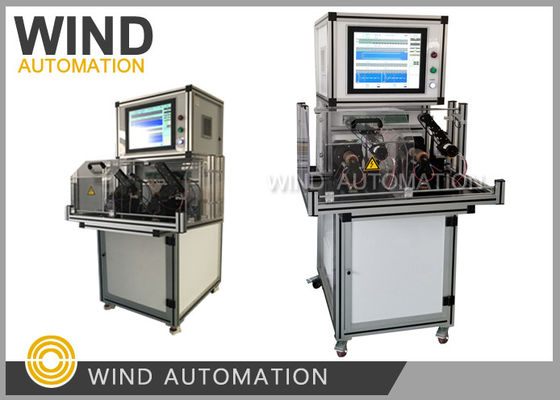

Dubbelstation armature tester voor low duty auto starter WIND-ATS-02
| Shanghai Wind Automation | |
| Testermodel | WIND-ATS-02 |
| Hardwaremeter | PC & PLC |
| Besturingssysteem & versie | Windows |
| Software | Ingebedde systemen |
| Optie voor statistische gegevens | - Ja, dat klopt. |
| Afdrukverslagfunctie | USB-poort voor het uitladen van statistische gegevens |
| Etiketteringsfunctie | Kan worden toegevoegd met extra kosten |
| Mechanische specificaties | |
| Pneumatische positionering | - Ja, dat klopt. |
| Verlengbare mechanische werktuigen met Nbr van blote armaturen | - Ja, dat klopt. |
| Verandering in de loop der tijd | 10 minuten. |
| Capaciteit van het teststation | Twee stations |
| Testkenmerken | |
| Verwarmingsweerstandstest | - Ja, dat klopt. |
| Bar-to-Bar weerstand | - Ja, dat klopt. |
| Isolatieweerstand | - Ja, dat klopt. |
| Diëlektrische sterkte-test | - Ja, dat klopt. |
| Overspanningstest | - Ja, dat klopt. |
(1)Toepassing
met een vermogen van niet meer dan 50 W
13, 17, 19 (weinig), 21,23,25,27, 28,29,33 slots (gemeenschappelijk)
(2)Voordelen
a. Automatische positionering, de gebruiker hoeft de eerste positionering niet handmatig te controleren
b. De grootste fabrikant bestelde meer dan 10 stuks en 100% tevredenheid.
c. Testpaneelcyclustijd: 8 tot 9 s (volgens 33 bar)
(3)Technische gegevens
|
Testpunt
|
Testmethode
|
|
Bar tot Bar weerstand,0.01mΩ~10mΩ (Overschrijving buiten bereik)
|
Meting met vier eindpunten om de nauwkeurigheid te waarborgen
|
|
met een vermogen van meer dan 50 W0.001mΩ-10mΩ (Overschrijving buiten bereik)
|
Meting met zes eindpunten om de nauwkeurigheid te waarborgen
|
|
Kruisweerstand 0,01mΩ-10mΩ
|
Meting met vier eindpunten om de nauwkeurigheid te waarborgen
|
|
Stroomoverspanning 100-1000V (100V/tijd) Pulsgrens:0.5u sec, frequentie 1~40MHz
|
Standaard golfvorm is Schrijven, OK golfvorm is Groen, NG-golfvorm rood
|
|
Isolatieweerstand DC 500V Testtijd: 1 tot 10 s (0,1 s/tijd)
|
Bereik:1~500MΩ Genauigheid: ≤ ± 5%
|
|
Vermogen van de fabrikant
|
Testtijd: 1 tot 10 s (0,1 s/tijd)
|
(4)Hoofdconfiguratie
15 Touchscreen Monsterneming Chip: BB Relay:NAIS Hoogspanningsrelays:Meder
Pneumatische onderdelen:Airtec
Vermogen: wisselstroom 220V,50Hz
Luchtdruk:0.4 tot en met 0,6 MPa
Temperatuur: 0°C tot 45°C
Afmetingen: 950 mm*1250 mm*580 mm
HS-code:9030390000
(5)Bevestiging Tolerantiebereik
Voor armaturetypen zijn de benodigde armaturen en tolerantie aanpassingen als hieronder:
1. Armature commutator met dezelfde slot bars, de buiten diameter tolerantie is +4 mm
2. Wanneer de buitendiameter van de armature verandert, moet de houder worden vervangen
(6)Draagbare onderdelen
1.Communicatie-contactpinnen (Een jaar voor automatisch type, een half jaar voor handmatig laadtype)
2. Rubber Ring Fixture
(7)Vraag en antwoord
Vraag:
Het is niet duidelijk voor mij dat dit percentage van 25-30% is.
In uw handleiding staat dat de resultaten afwijking van 5%.
De hartslag wisselt van 1100 tot 1050 bijvoorbeeld?
Antwoord:
Gebruik van overspanningstest Hoogspanningspulsspanning die wordt toegepast op wikkels, door het vervallen en vergelijken van de oscillatie
de golfvormruimte om te bepalen of de wikkeling een probleem heeft,
Het resultaat is een vergelijking van de golfvorm van de steekproef en het gebiedsverschil van de geteste golfvorm, S1-S0/S0 is de
Percentage, het moet binnen de "Judge Uper ((%) " liggen,
Gewoonlijk stelt een aantal van onze lokale gebruikers, de fabrikant van de startarmatuur het op 25% ~ 30%.
En de pulsspanning is niet DC, het is wisselspanning,
Bijvoorbeeld als je 1000V invoert, kan het 1100V of 1050V zijn,
De toegepaste spanning resulteert in stroom, de snelheid van de energie vrijgave is ook elke keer anders.
Dus de gegevens die worden getoond zijn slechts een referentie, het zal elke keer anders zijn,
Over het algemeen is het resultaat van de Surge-test eerder kwalitatief dan kwantitatief.
Klik op de foto hieronder om de video van de armature tester te zien
