Hoe de kwaliteit van de motor stator armature te beoordelen na het wikkelen van het lassen analyse

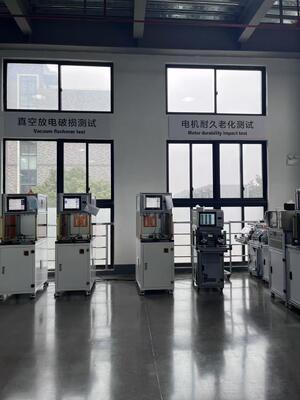

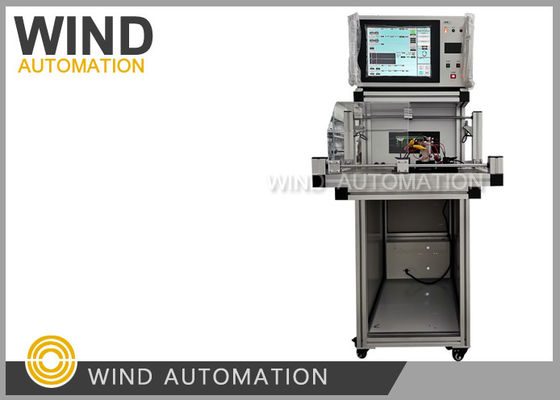

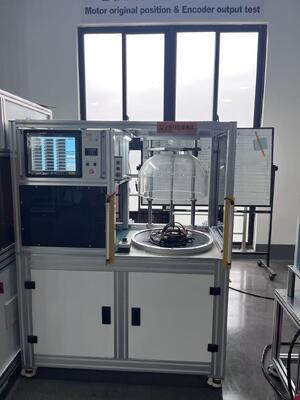

Hoe de kwaliteit van de motorstatorwikkeling na het lassen te beoordelen WIND-DTS-120

Testitem:

Bij de productie van generatoren is testen het kwaliteitscontroleproces na

papierinbrenging, golfwikkeling, spoelinbrenging, vormgeving,

alle testitems inclusief DC-weerstand/inductantie/wikkeling-wikkeling isolatie/ isolatieweerstand

/Fase-fase isolatie/Fase-fase Hipot/ Hi Pot/ Balans van weerstand kunnen afzonderlijk of samen worden uitgevoerd.

1)DC-weerstandstest

Testbereik:0,01W - 1000W

Testlussen:6 lussen (schaalbaar)

Tolerantie:±0,5 %

Testmethode:Vierpunts, met automatische correctie van de omgevingstemperatuur

2)Inductantietest (inclusief 3-fasen balanstest)

Testbereik:10mH – 500mH

Testlussen:6 lussen (schaalbaar)

Tolerantie: ±2,5%

Testmethode:Vierpunts

3)Wikkeling-wikkeling isolatie

Puls hoogspanning: 100V-3000V (100V / stap)

Puls piek: 0,5 msec

Bemonsteringsfrequentie: 1-40 MHZ

Testlussen:6 lussen (schaalbaar)

Tolerantie: ±2,5%

Beoordelingsmethode: beoordeling van het verschil in oppervlakte (gevoelig voor inductantie en energieverlies)

Standaardgolfvorm is Wit, OK-golfvorm is Groen, NG-golfvorm is Rood

4)Isolatieweerstand

Spanning:DC500V /1000V

Testtijd:1-10s (instelbaar)

Beoordelingsbereik:1-1000 MW

Tolerantie: ±2,5%

5)Fase-fase isolatie

Spanning:DC500V /1000V

Testtijd:1-10s (instelbaar)

Beoordelingsbereik:1-1000 MW

Tolerantie: ±2,5%

6)Fase-fase hipot

Spanning:AC100-3000V (100V/stap)

Testtijd:1-10s (instelbaar)

Beoordelingsbereik:0,1 mA -- 20 mA

Tolerantie: ±2,5%

7)Hipot (met boogdetectie)

Spanning:AC100-3000V (100V/stap)

Testtijd:1-10s (instelbaar)

Beoordelingsbereik:0,1 mA -- 20 mA

Tolerantie: ±2,5%

8)Balans van weerstand

Testmethode: DC-weerstandsbemonstering

Testtijd:0,1s

Beoordelingsmethode: percentage methode gebruikt om het verschil in DC-weerstand tussen wikkelingen te beoordelen.

2.Testtijd

3.Testvideo
