Hoe de kwaliteit te beoordelen Test Generator Alternator Stator Analyse
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Voorwaarde: | Nieuw | Testproduct: | Generator alternator stator |
|---|---|---|---|
| Werkende post: | Dubbel station | Vertoon van de inhoud van het testonderdeel: | Testator-apparaten |
| HS Code:: | 9030390000 | Naverkoopservice: | Ingenieur beschikbaar voor de overzee dienst |

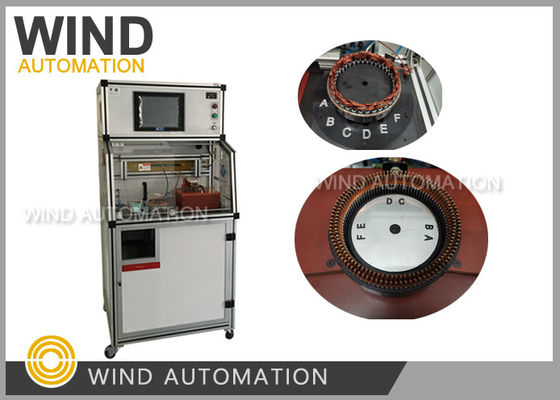

Hoe de kwaliteit te beoordelen Test Generator Alternator Stator Analyse WIND-DTS-120
Testpunt:
In de productie van generatorstaatoren is het testen het proces van kwaliteitscontrole na de productie van een generatorstaator.
het inbrengen van papier, het wikkelen van golven, het inbrengen van spoelen, het vormen,
alle testpunten, met inbegrip van gelijkstroomweerstand/inductabiliteit/omdraai-om-om-isolatie/isolatieweerstand
/Interfase isolatie/Interfase Hipot/ Hi Pot/ Balance ofresitance kan alleen of samen worden uitgevoerd.
1)stroomweerstandstest
Testbereik:0.01W - 1000W
Testlus: 6 lussen (schaalbaar)
Tolerantie: ±0,5 %
Testmethode:Vier punten, met automatische temperatuurcorrectie
2)Inductabiliteitstest ((inclusief 3-fasebalanstest)
Testbereik: 10mH 500mH
Testlus: 6 lussen (schaalbaar)
Tolerantie: ±2,5%
Testmethode: Vier punten
3)Draai de isolatie om
Impulse hoge spanning: 100V-3000V (100V/stap)
Piek van de pols: 0,5 ms
Frequentie van de bemonstering: 1-40 MHZ
Testlus: 6 lussen (schaalbaar)
Tolerantie: ±2,5%
Beoordelingsmethode: beoordeling van het oppervlakteverschil (gevoelig voor inductantie en energieverlies)
Standaard golfvorm is wit, OK golfvorm is groen, NG golfvorm is rood
4)Isolatieweerstand
Spanning:DC500V /1000V
Testtijd:1-10 s ((aanpasbaar)
Beoordelingsbereik:1-1000 MW
Tolerantie: ±2,5%
5)Interfase-isolatie
Spanning:DC500V /1000V
Testtijd:1-10 s ((aanpasbaar)
Beoordelingsbereik:1-1000 MW
Tolerantie: ±2,5%
6) Interfasehypot
Spanning:AC100-3000V (100V/stap)
Testtijd:1-10 s ((aanpasbaar)
Beoordelingsbereik:0.1 mA -- 20 mA
Tolerantie: ±2,5%
7)Hipot ((met boogdetectie)
Spanning:AC100-3000V (100V/stap)
Testtijd:1-10 s ((aanpasbaar)
Beoordelingsbereik:0.1 mA -- 20 mA
Tolerantie: ±2,5%
8)Balance van de weerstand
Testmethode: stroomweerstand bemonstering
Testtijd:0.1s
Beoordelingsmethode:percentagemethode die is gebruikt om het verschil in gelijkstroomweerstand tussen wikkels te beoordelen.
2- Proeftijd.
| Artikel 1 | Gelijkstroomweerstand | Weerstandsbalans | Draai naar draai kortsluiting | Isolatieweerstand | Hipot | Isolatie tussen fasen | Interfase hypot |
| Parameter | 0.05s/lus | 0.1s/tijd | 1 impuls/tijd | 1s/tijd | 1s/tijd | 1s/tijd | 1s/tijd |
| Tijd | 1.5s/6 lus | 0.1s | 1s | 1s | 1s | 1s | 1s |
3.Testvideo
