Doppelstation AC-motor Winding Machine Rotor Analyzer Commutator Bars Onder 96
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Voorwaarde: | Nieuw | Testproduct: | met een vermogen van niet meer dan 50 W |
|---|---|---|---|
| Werkende post: | post twee | Testpunt: | Dielectrische sterkte, gelijkstroomweerstand enzovoort. |
| Na verkoop: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland | Certificaat: | Belangrijkste onderdelen CE |
| Hoog licht: | het materiaal van de hoogspanningstest,Anker het Testen Machine |
||

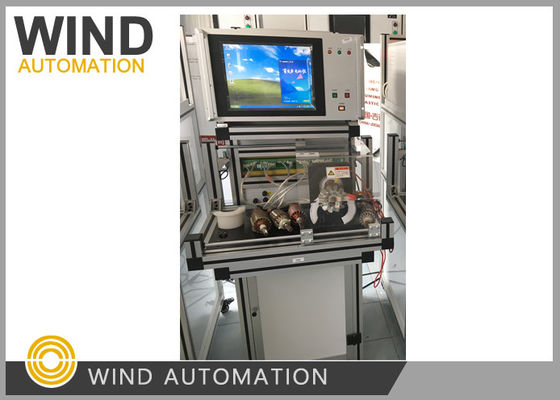

Testpaneel voor dubbelstation-armaturen Rotor-analysator Commutatorbalken onder 96 WIND-ATS-300
(1)Toepassing
Deze armature testmachine test de armature met commutator staven onder 96
Een snelle en nauwkeurige identificatie van defecten van de rotor (bevestiging) in het productieproces van lassen, wikkelen,
afwerking, enz. en de locatie van het storingspunt, om de gebruiker te vergemakkelijken het gebrekkige product te repareren.
a. Voor de kleine weerstand van de lasweerstand gebruikt het systeem een directe meetmethode
en weerspiegelt echt de lasconditie van de commutator.
b. De spanning van de hoogspanningstest wordt automatisch ingesteld en gegenereerd, stabiel en handig.
c. Tot 3 sets van de frequentie van het vermogen kunnen bestand zijn tegen de spanningstest en voldoen aan de behoeften van verschillende producten.
d. Alle standaardparameters worden automatisch met één klik gelezen, waardoor de omslappende
proces voor het instellen van parameters.
e. Het ontwerp van de testinstallatie voor twee stations verbetert de productie-efficiëntie aanzienlijk.
f. De apparatuur is modulair ontworpen volgens de testfunctie, zodat het werk stabieler is
en onderhoud en onderhoud zijn gemakkelijker.
(2)Testpunt
1. dielectrische sterkte (Hi-Power, Hi-pot) test, tussen armature en spoel
2- Isolatieweerstand tussen armature en spoel
3. Draai naar draai isolatie, tussen spoel en spoel
4- koudeweerstand tussen commutatorsegment en segment
5. Lasweerstand tussen het commutatorsegment en het laspunt van de spoel
(3)Bewerking van de tester
De laad- en testmodus kan worden verplaatst door de veiligheidsgordel te schuiven.
Het testpaneel begint met het testen zodra de beveiligingsdoos op het werkstation wordt gegooid.
(4)Technische gegevens
| WIND-ATS-300 | Aantal staven: ≤ 96 | |
| Testpunten | Beschrijving van de test | Testresultaten |
| 0.001Ω-1000Ω | ≤ ± 0,5%Volle schaal | |
| Interchipweerstand | Automatische compensatie van de omgevingstemperatuur | |
| 0.001mΩ-10mΩ | ± 10 μΩ | |
| Lasweerstand | ||
| 0.01Ω-1000Ω | ≤ ± 0,5%Volle schaal | |
| 180 resistentie | Automatische compensatie van de omgevingstemperatuur | |
| 100-2000 Vpp | ± 2,5% | |
| De stijging | (max 96 sets golfvorm) | |
| DC 500V | 0.1-500MΩ | |
| Isolatieweerstand | ≤ ± 2,5% Volle schaal | |
| AC 100-2000V | 0-20mA | |
| Hipot | (2 set hoogpottest) | ≤ ± 2,5% Volle schaal |
Vermogen: AC220V ±10% @50Hz
Luchtdruk: 0,4-0,6Mpa
Temperatuur: 0-45°C
Voor een monster van de fabrikant van de bevestigingsmachine:
Beveiligingsmonster
Klik op onderstaande link om een video te bekijken van de motorfabrikant die WIND-ATS-serie armature tester gebruikt
