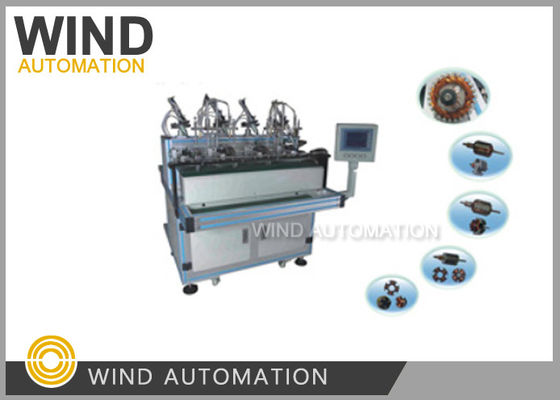

Wit elektrisch wisselstroommotor wikkelmachine Vier stations kleine rotor winder
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Type van de commuteer: | Hook-type commutator armature rotor | Motortype: | Elektrisch gereedschap, speelgoedmotor met 3 slot, 5 slot, 7 slot |
|---|---|---|---|
| Het winden methode: | Flyer Winding niet naald Winding | POST: | Vier |
| Machinekleur: | Witte of per klant vereiste | Na verkoop: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |
| NCM-nummer / HS-code:: | Spiraalwijlmachine 8479811000 | ||
| Hoog licht: | machine voor het maken van spoelen,statorrol het winden machine |
||
Vierstations kleine rotor winder elektrische motor armature wikkelmachine WIND-ODD-4
Beschrijving:
Dit soort twee-station armature winding machine wordt gebruikt voor de kleine armature met 3 ~ 7 slots.
Er zijn 4 werkstations, 4 armaturen kunnen tegelijkertijd worden gewikkeld.
Snelle details:
1Deze armature isInding machineDe machine is geschikt voor kleine armaturen met 3-7 slots
2. De spoel winder heeft vier werkstations, zodat het kan winden 4 armaturen tegelijkertijd
3De wondenarmaturespol is netjes, compact en bespaart 10% koperdraad.
4De snelheid van de wikkeling is afgestemd op de draadbreedte.
Technische parameter:
| Hoofdtechnische parameter van de machine | |
| Energiebron | 220VAC ±10% / 50Hz |
| Hoofdmotorvermogen | ≤ 1,5 kW |
| Maximaal draaiveld van de hoofdspindel | 3000 t/min |
| Stationsnummer | 4 stations |
| Wijdte van de draad | 00,07 mm ∼0,27 mm |
| Bevestigingsruimte | 3 slots, 5 slots of 7 slots |
| Armature O.D. bereik | Φ30mm Φ50mm |
| Stapellengtebereik | 20 mm ≈ 40 mm |
| Armature spindle range | Φ5,5 mm |
| Luchtbron | 0.4Mpa~0.6Mpa |
| Werktemperatuur | 45°C |
| Bergingstemperatuur | 50°C |
| Werkvochtigheid | < 65% |
| Bewaar vochtigheid | < 45% |
Informatie die nodig is voor een onderzoek naar een machine voor het wikkelen van armaturen:
1. Rotor laminatie tekening
2. Rotor montage tekening
3Tekening van de rotorstapel
4Tekening van het rotordraad: met rotordraaddiameter en draainummer
5. Commutator tekening
6. Vereiste productiviteit
7. Andere technische vereisten
Als het mogelijk is, is het beter als de klant ons monsters kan sturen.
Klik op de onderstaande afbeelding om de vier-station armature flyer winder video te bekijken
