Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Armature Commutaor type: | Hook type, Tang type | Draaddiameter: | 0.08~0.30 mm (mechanische spanningsmachine) AWG40 tot AWG28 |
---|---|---|---|
Draadmeter: | 0.16~0.55mm (hysterese-spanningsapparaat) AWG23 tot AWG34 | Windend type: | Ronddraaien zonder golfdraaien |
Mens-machine interface: | Diagnose Toon op het scherm | Verrichtingsmethode: | Stap, Auto, JOG |
Hoog licht: | machine voor het maken van spoelen,statorrol het winden machine |

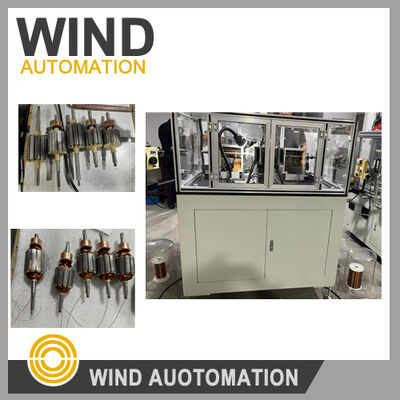

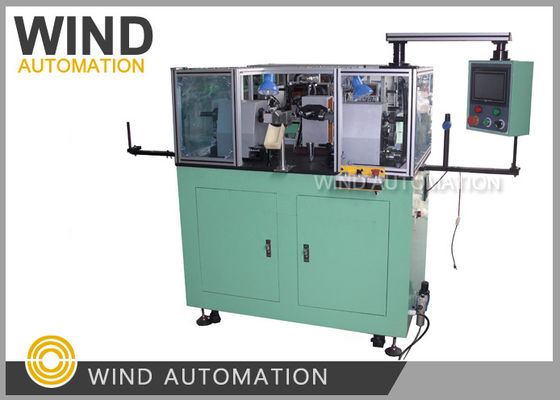

AWG 40 tot AWG23 Koperdraad 0,08 mm tot 0,55 mm Automatische armaturewinder WIND-STR-2
Toepassing:

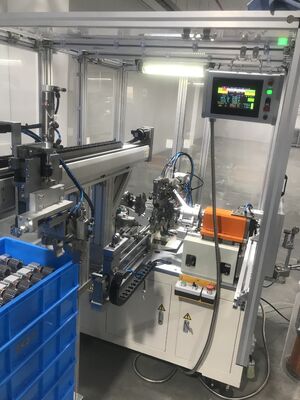

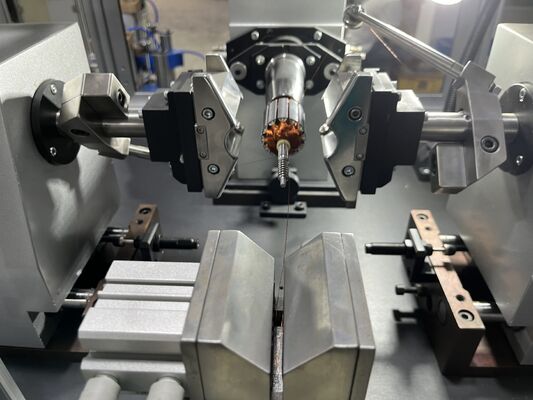

Deze armature winder WIND-STR-2 is een snelle vlieger spoel wikkeling machine voor de motor massa productie
Vervaardiging van elektrische apparaten voor het vervaardigen van elektrische apparaten voor het vervaardigen van elektrische apparaten
Gereedschap...
en geschikt voor het wikkelen van draden met een kleine diameter.
Concurrerend voordeel:
Gekke snelheid. |
Machines voor het aanpassen van de wikkeling van dunne draad armaturen
|
Eenvoudige werking |
De wikkeling parameter kan worden ingesteld op het touchscreen voor verschillende armaturen
|
Slot en Hooks, nee. |
12 slot, 24 haak, 12 slot, 12 haak.
|
Parametergegevens:
Draaddiameter: 0,08 ~ 0,30 mm (mechanische spanningsmachine) AWG28 tot AWG40
0.16~0.55mm (hysterese-spanningsinrichting) AWG23 tot AWG34
Wikkelslotten: oneven/paars getal
Commutatordiameter: 8~40 mm
Diameter van het harnas: 20~60 mm
Verzorgingsstapellengte: 10~60 mm
Verlooptijd van de motor: 0~3000 t/min.
Besturingssysteem: Mitsubishi PLC-besturing
Luchttoevoerdruk: 0,5 tot 0,7 MPa
Spanning:AC220V 50/60Hz
Gewicht: 500 kg
Afmetingen: 1800 ((l) X800 ((w) X1500 ((h) mm
HS-code: 8479811000
Informatie die nodig is voor het onderzoek naar de wikkelmachine van de schakelaar:
1. Armature/Rotor laminatie tekening
2. Ontwerp van de armature/verbinding van de rotor
3. Teken van de armature/rotorstapel
4Tekening van het scherm van de armature/rotor: met rotordraaddiameter en draainummer
5. Armature/commutator tekening
6. Vereiste productiviteit
7. Andere technische vereisten
Als het mogelijk is, is het beter als de klant ons monsters kan sturen.
