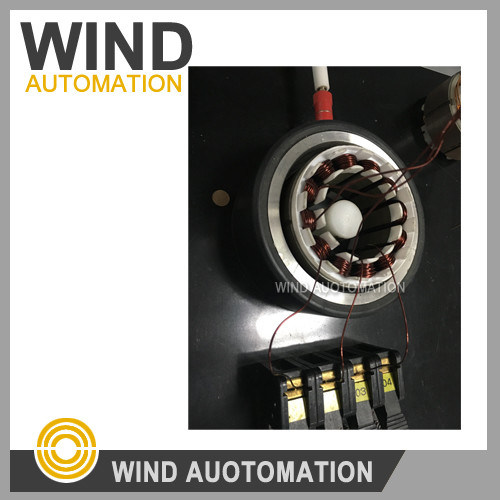

Dynometer BLDC Motor Stator Testing DC Resistance Inductance Overspanning Isolatie Rotatie

Dynometer BLDC Motor Stator Tester DC Resistance Inductantie Spanning Isolatie Hi-Pot Rotatie WIND-DTS-300

(1)Concurrentiebevorderingen van statortestmachines

    1- Testartikelen Modulair ontwerp,

Elk testonderdeel, met inbegrip van gelijkstroomweerstand, inductantietest, overspanningstest, isolatieweerstand,

Hi-pot werd gemoduleerd naar een aparte testcircuit board.

2Deze testmachine werd 15 tot 20 stuks per maand geleverd aan motorfabrikanten.

(2)Testpunten

1Test van de gelijkstroomweerstand (inclusief 3-fasebalance-test, fase-evenwichtstest)

Testbereik: 0,001Ω--1000Ω

Testlus: maximaal 4 lussen (uitbreidbaar)

Herhalingstestnauwkeurigheid: ≤ ± 0,5%

Testmethode: Vier punten, met automatisch corrigerende functie voor de omgevingstemperatuur

Of temperatuurcompensatie van de infraroodsensor (optioneel)

Kan temperatuurgeïnduceerde veranderingen in weerstand elimineren

2. Inductietoets

Testbereik:0.1μH 999H

Testlus: maximaal 4 lussen (uitbreidbaar)

Herhalingstestnauwkeurigheid: ≤±1,0%

Testmethode: Vier punten zorgen voor de nauwkeurigheid

3Overspanningstest

Hoge spanning doorgeven tussen fasen

Testvoorwaarde: AC 100V-3000V verstelbaar

Pulspiek:0.5msec

Frequentie van de bemonstering: 0 - 20MHz

Testlus: 4 lussen

Herhalingstestnauwkeurigheid: < ± 2,5%

Beoordelingsmethode:Volgens oppervlakteverschil ((gevoelig voor inductantie en energieverlies)

Standaard golfvorm is wit, OK golfvorm is groen, NG golfvorm is rood

4Isolatieweerstand

Testvoorwaarde: DC 500V / 1000V

Bereik: 0,1 MΩ ≈ 1000 MΩ

Tolerantie: ±2,5%

5. Hi-pot (diëlektrische sterkte) AC 100-1000V

Testtijd: 1 tot 10 s (0,1 s/tijd)

Bereik:0.1-20 mA

Tolerantie: ≤ ± 2,5%

6Test van de rotatierichting

In de rij van de klok / tegen de klok


(3)Technische gegevens

(4)Cyclustijd

Ongeveer zes seconden.

HS-code:9030390000
