Hoe doe je slotloze wikkeling met semi-automatische vol-automatische manier
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Voorwaarde: | Nieuw | As: | 4 as |
|---|---|---|---|
| Werkstation: | Eén station/dubbel station | Wikkelingssnelheid: | Max. 400 RPM volgens draadmeter, statorgrootte |
| Automatisch type: | volledig automatisch | Verfmachine Motor Winding: | Wit of per klantvereiste |
| Motorwikkeling: | met een gewicht van niet meer dan 50 kg | Na verkoop: | Ingenieurs beschikbaar voor onderhoud aan machines in het buitenland |

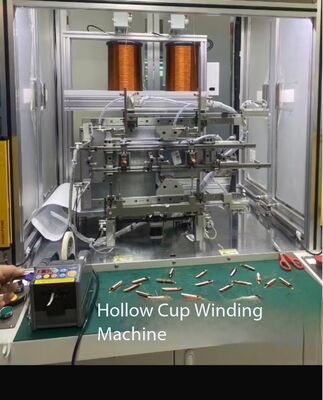

Hoe doe je slotloze wikkeling met semi-automatische vol-automatische manier WIND-BLDC
Applicatie van slotness wikkelmachines:
Ultralicht gewicht, snelle reactie en hoge efficiëntie
met een vermogen van niet meer dan 50 W
Kernloze (DC) - Slotloze (EC)
Slotness Winding MachineParameter:
| Model | WIND-3S-Slotness |
| Wikkelstapel | Inlegstator |
| Station | Vier zelfstandige stations of volledig automatische stations |
| Draaddiameter | 0.1-1.2 mm (afhankelijk van de vulsnelheid van de statorslot en de breedte van de slot) |
| Productiefasen |
Bestaat uit 4 machines met onderstaande functie en proces 1. Automatische wikkeling 2. Hot press afvlakken 3. Voorvorming 4. Ronde vorming
|
| Programma-instelling |
De maximale stap is 200 stappen. Het systeemprogramma slaat 10 sets op, wat groter is dan de opslag die door de computer kan worden geüpload en gedownload met onbeperkte opslag.
|
| Wikkelsnelheid | Max.400 t/min ((afhankelijk van de draadgrootte, de stapellengte en de statorgrootte) |
| Achsen | 4 assen |
| Totaal vermogen | 8 kW |
| Invoer | AC380V ±10%3 fase 50/60Hz |
| Luchtbron | 0.4 tot en met 0,7 Mpa |
| Maatwerkgrootte | Ongeveer 1000 (W) × 800 (D) × 1800 (H) mm |

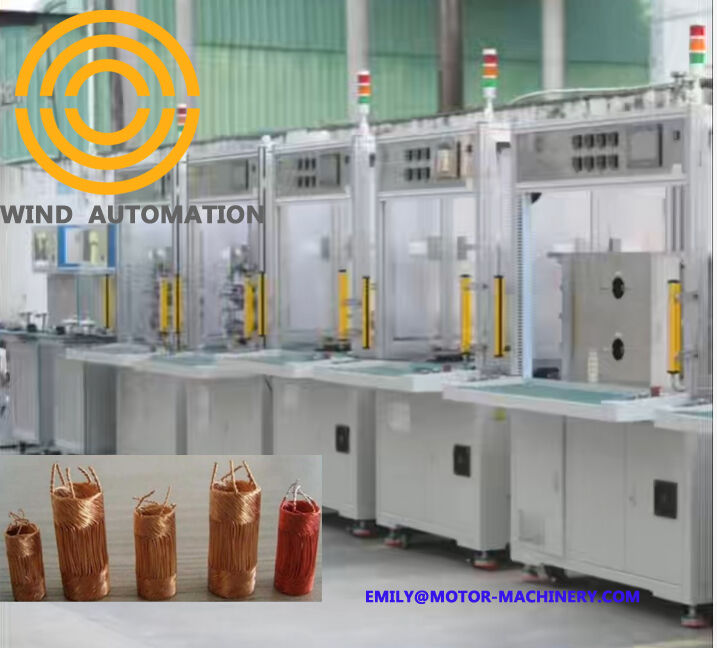

Sluitingenloze wikkeling Bevat 4 machines met onderstaande functie en proces
1. Automatische wikkeling
2. Hot press afvlakken
3. Voorvorming
4. Ronde vorming
Waar de meest uitdagende processen zich niet afwikkelen,
maar het daaropvolgende warmpersproces, rondvorming ((boven/onderhoekvorming)
Deze gegevens bepalen uiteindelijk de dimensionale nauwkeurigheid en de motorische prestaties.
Wikkelmethode en wikkelmethode kunnen op bredere schaal worden toegepast om onder de wikkels te werken

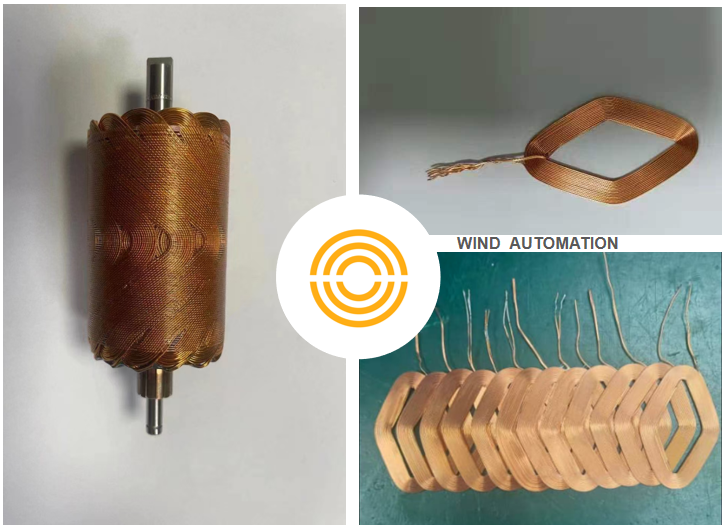

1. Rechte wikkeling
Het wikkelingsproces dat een geconcentreerd wikkelingsproces vormt
Wikkelingsproces, geëmailleerde draad eerst wikkelen op een vormvorm volgens de vereiste draaiknopen,
En vervolgens gevormd tot een volledige wikkeling op een draad leggen mandrel,
Aan beide uiteinden wordt lijm aangebracht om de spoelstructuur te verstevigen
2. Schuine wikkeling (concentrisch)
Deze methode bestaat uit draden die in een bepaalde hoek ten opzichte van de as van de armature zijn gekanteld
Dit ontwerp maakt continue wikkeling mogelijk, waardoor de spoeldichtheid en de magnetische prestaties worden verbeterd
3- Zadeldraaien
Vraag en antwoord:
1. Wat is de wikkeltyd van onderstaande borstelloze motoren?
2Moeten we elektrostatische coating van de slots gebruiken om uw machine te gebruiken?
3
- Ik weet het niet.
Voor de vervaardiging en de inbedrijfstelling van de machine zijn de volgende monsters en tekeningen nodig:
1.CAD-tekening van de statorlaminatie voor het controleren van de vulsnelheid van de gleuf
2. Wikkeldiagram
3Een koperdraad volstaat om twee stators te wikkelen.
4. Heeft de stator een plaats voor het plaatsen van de spleet
Hoofdstukken
| - Nee, dat is niet waar. | Naam | Merken | Opmerking |
| 1 | PLC's | YASKAWA | |
| 2 | Servomotor | YASKAWA | |
| 3 | Touchscreen | Weinview | |
| 4 | Sensor | Omron | |
| 5 | Elektrische eenheden | Schneider | |
| 6 | Pneumatische eenheden | Xinchen | |
| 7 | Koellagers | NSK | |
| 8 | Schroefgids | HIWIN | |
| 9 | Tijdband | Poorten | |
| 10 | Stroomvoorziening | Mean Well | |
| 11 | Spanningsbron | ETA-1000/L-R | |
| 12 | Verminderaar | Nidec-SHIMPO | Heve stator behoefte motor reducer |
Klik op de onderstaande afbeelding link om video van slotness winding machine te bekijken
Er zijn stand-alone machines en automatische lijn kan de slotloze winding te bereiken
https://youtube.com/shorts/0-s0o-bNF-o
De Commissie heeft de Commissie verzocht om de volgende informatie te verstrekken:
