Hoe de gebruikerservaring van de motorfabrikant te verbeteren voor fusie van armaturencommutatoren

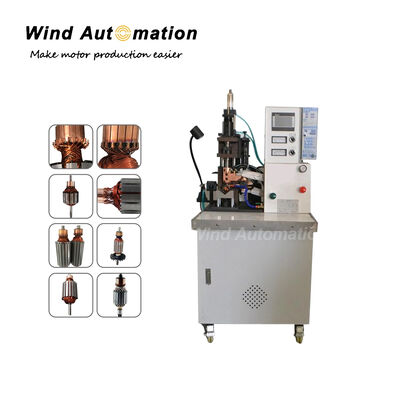

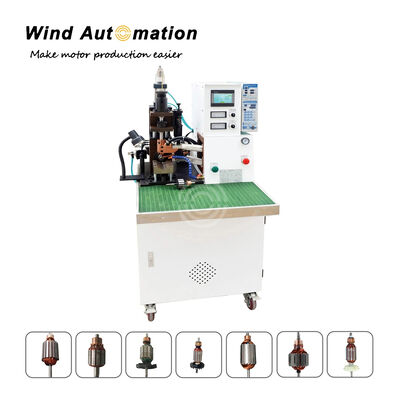

DC-stroomtoevoer Puntlasmachine voor Anker Commutator Fusing Hot Staking WIND-DC-CW003

(1) Toepassing:

PMDC motoranker met haakcommutator, stijgplaatcommutator

(2) Voordelen:

Gebruiksvriendelijk apparaat geïnstalleerd sinds het jaar 2026

Motor Fabrikant JC Feedback

Het enige verschil dat ik zie met de nieuwe fuser is een veiligheidsfunctie die ik wel prettig vind.

De nieuwe fuser draait niet als de waterkoeler niet aan staat, versus de zekering die we vorig jaar hebben gekocht, die draait zonder dat deze aan staat.

De oude fuser draait tot het hoogtemperatuuralarm als een medewerker vergeet de waterkoeler uit te zetten.

We hebben het een paar keer in hoge temperatuur laten komen omdat een medewerker vergeet de koeler aan te zetten.

Verder draait alles soepel. Dank u wel

Wind Automation Solution

Hartelijk dank voor uw feedback met de gedetailleerde informatie!

Na overleg,

(3) Geschiedenis van sterproduct worden:

De eerste twee stuks lasmachines WIND-DC-CW003 werden gebruikt door een autofabrikant die

motoren produceert en levert aan BMW, zij gebruikten Italiaanse en Engelse geïmporteerde lasmachines en

WIND-DC-CW003 werkte als back-up machine. Na enkele maanden testen ontdekte de gebruiker dat het lasresultaat en de kwaliteit

hetzelfde waren als geïmporteerde lasmachines en bestelde drie jaar later nog 1 stuk bij.

Hoogfrequente inverter DC-stroomtoevoer is een trend in commutatorlassen, sommige leveranciers zeggen dat ze gebruiken

hoogfrequentie, in feite gebruiken ze 2KHz, terwijl Wind Automation 15KHz kan bereiken, met echte en pure DC

stroomtoevoer die constante lasresultaten bereikt!

(4) Parameter Fusing Machine:

Draaddiameter: 0,01~1,2 mm

Anker OD: 20~100 mm

Anker stapelhoogte: 10~100 mm

Commutator OD: 8~70 mm

Luchtbron: 5~7 KG/cm2

Lasvermogen: 10~30 KW

3-fasen AC 380V 50~60Hz

Gewicht: ongeveer 350 KGS

Fusing stroomtoevoer: Wind Automation zelf ontwikkelde hoogfrequente 15KHz, 500~5000A

Besturingssysteem: Japan Mitsubishi PLC

Indexeerbesturing: Japan Mitsubishi servo positioneringssysteem 7'' Touchscreen

(5) Functie:

Commutator puntlasmachine geleider hot staking Fusing voor dunne of dikke draad Hoogfrequente

inverter las en hot stacking commutator met kleine dikke draad dunne en dikke draad, met apart koelwaterapparaat

(functioneert als een conditioner)

Hoe goede fuseerkwaliteit te bereiken, de volgende vier factoren kunt u controleren

1. Pas de fuseerstroom aan naar de geschikte stroom

2. Juiste druk op het fuseer-soldeergebied

3. Fuseertijd

4. Geleiderweerstand, dit is gerelateerd aan het contactoppervlak van de elektrode

Klik alstublieft op de onderstaande afbeelding om de video te bekijken

Deze ankercommutator DC-puntlasmachine is een gespecialiseerd apparaat voor het lassen van motorrotoren, dat gebruik maakt van gelijkstroom (DC) voor weerstandlassen. Vergeleken met traditionele AC-puntlasmachines maakt het gebruik van DC- of middenfrequentie-invertertechnologie, wat voordelen biedt zoals snelle reactiesnelheid, hoge energiebenutting en stabiel en nauwkeurig lassen. Het vermindert effectief de deformatie van werkstukken en zorgt voor een consistente lasresultaat.

Kerncomponenten en Werkingsprincipe Een anker DC-puntlasmachine bestaat doorgaans uit de volgende kerncomponenten: Stroomtoevoersysteem: Dit is het hart van de apparatuur. Het omvat over het algemeen een gelijkrichter, filter, inverter en regelmodule. De functie is om de ingaande AC-stroom om te zetten in een stabiele en regelbare DC-lasstroom. * Besturingssysteem: Verantwoordelijk voor het instellen en bewaken van lasparameters (zoals stroom, tijd en druk) en het nauwkeurig regelen van het lasproces volgens een vooraf ingesteld programma. Moderne apparatuur beschikt doorgaans over meerdere besturingsmodi, waaronder constante stroom, constante spanning en constant vermogen, evenals zelfdiagnosefuncties. * Lasactuator: Omvat klemmen, elektroden, enz., die worden gebruikt om het werkstuk vast te houden en de lasdruk toe te passen. De geautomatiseerde apparatuur integreert ook een meerassig koppelsysteem en een roterende klemmstructuur om aan te passen aan de lasbehoeften van rotoren van verschillende specificaties. De workflow van de apparatuur omvat doorgaans het plaatsen van het te lassen rotorwerkstuk op de aangewezen positie, en de apparatuur voltooit automatisch het hele proces van klemmen, positioneren, roteren, lassen en lossen.
