Hoe een PMDC-armatuur te produceren met een dubbelvlieger wikkelmachine

Hoe PMDC-anker te produceren met dubbele vliegwielwikkelmachine

WIND-ST-TD2B

Toepassing:

Ankerwikkeling met sleufcommuator

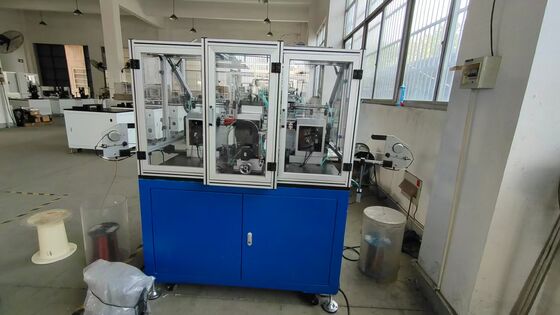

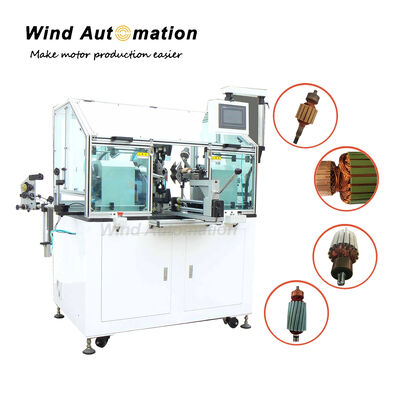

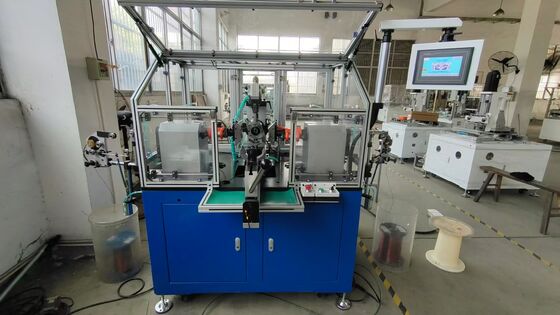

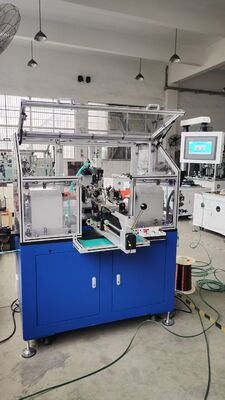

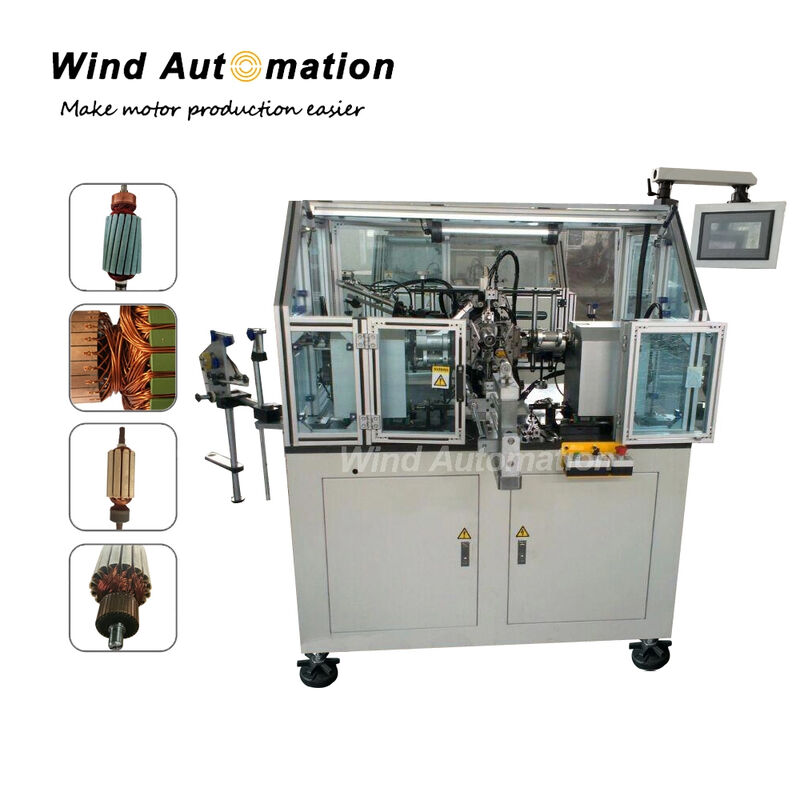

De WIND-ST-TD2B volautomatische rotorwikkelmachine is een dubbele vliegwielwikkelmachine speciaal

ontworpen voor het produceren van rotoren met sleufcommutator, geschikt voor het snel wikkelen van middelgrote

en grof-diameter rotoren. De machine maakt gebruik van een automatisch knipmechanisme en een hulpdraadinbrengmethode,

wat de wikkelingssnelheid van groefrotoren aanzienlijk verbetert. Deze machine wordt veel gebruikt voor

het wikkelen van DC- en seriemotorrotoren. De geschikte wikkeldiameter is 0,25 mm ~ 1,2 mm. Veel gebruikt in dunne

draadgleufrotoren en grote diameter sleufcommutatorrotoren, geschikt voor het automatisch

wikkelen van oneven en even genummerde sleufgroeven.

Concurrentievoordelen:

1. Voor ankers met dunne koperdraad,

  Machine had goede feedback van wikkeling AWG30(0,25 mm) koperdraaddiameter anker

2. Voor ankers met dikke draad kan machine WIND-ST-TD2B AWG16 (1,35 mm) ankers aan

3. Geen noodzaak om te werken met een speciaal aangewezen sleufcommutatorwikkelmachine

4. 98% rendementspercentage bovengemiddeld gegarandeerd wanneer de kwaliteit van de sleufcommutator goed is

5. Tot nu toe is het de beste machine in China voor het wikkelen van sleufankers

6. De spannergebruikt in deze ankerwikkelaar is elektronisch geregeld.

De meeste spanners die in wikkelmachines worden gebruikt, zijn een magneetpoederspanner, die een klein toepassingsbereik heeft.

Eén is een hysteresispanner, die een breed toepassingsbereik heeft.

Wind Autotion gebruikt hysteresispanners.

De foto toont dat het maximale koppel 5 KG is en de maximale spanning 24V.

Parameter:

Voeding: 220V, 50HZ

Motor: Wikkeling Mitsubshi 1000W servomotor

Opstelling Mitsubshi 400W servomotor

Indexering Mitsubshi 400W servomotor

Draaddiameter: 0,45 mm ~ 1,25 mm

Eenheid OD: 70 ~ 250 mm

Spindel: 0 ~ 1500 tpm

Draaiingen Nr. 0-999

Luchtdruk: 0,5-0,7 MPa

Pneumatisch: Airtac

Gebruiksaanwijzing:

Plaats handmatig het anker en druk op de 'Start'-knop, de machine zal automatisch en herhaaldelijk klemmen, haken, wikkelen, indexeren

totdat één anker volledig is gewikkeld.

De WIND-ST-TD2B wikkelmachine is bedoeld voor het wikkelen van ankers met een riser-type commutator.

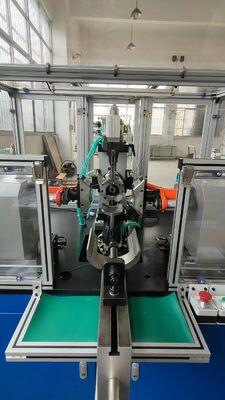

Het heeft een dubbele vliegwiel voor het wikkelen en met automatische draadknippen, klemmende structuur, hulpdraadinbrengmethode om de wikkelingssnelheid te verhogen.

Item

Vraag:

Zijn het vliegwielwikkelmachines? Ik wil graag begrijpen hoe uw wikkelmachinedesign

het probleem van traditionele wikkelmachines die zijn ontworpen voor 2-polige motoren kan overwinnen.

De wikkelspoel in een 4-polige laminering heeft een kleinere hoek dan een 2-polige laminering over de lamineringssleuf.

Daarom gebruiken 4-polige wikkelmachines een draadgeleidingskop met een kleinere hoek om de magneetdraad in een 4-polige lamineringssleuf te leiden.

Dus, de draad zal aan de zijkant van de sleuf liggen in plaats van aan de onderkant van de sleuf.

Voor een 2-polige laminering is de geleidingskop breder en kan de draad naar de bodem van de sleuf worden geleid.

Als u een vliegwielwikkelmachine gebruikt op een 4-polig of 8-polig anker, heeft u dan een methode om de draad eerst naar de bodem van de sleuf te leiden, en dan omhoog naar de sleufopening - netjes en ordelijk.

Antwoord:

Uw zorg is de sleufvullingsgraad van 4-polige motoren,

Ja,

de draad zal aan de zijkant van de sleuf liggen in plaats van aan de onderkant van de sleuf
