Solar Steering Motor Armature Winding Machine Flyer Winder Rotor Lap Winder
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Typ van beugel: | Zelfs Slots 12,16,36 AC DC motor rotor | Armatureringspolen: | 2 Polen, 4 Polen |
|---|---|---|---|
| Draaddiameter: | 0.15 mm tot 1,26 mm (AWG16~AWG34) | Windend type: | Ronddraaien zonder golfdraaien |
| Mens-machine interface: | Diagnose Toon op het scherm | Verrichtingsmethode: | Stap, Auto, JOG |
| Hoog licht: | machine voor het wikkelen van armaturespellen,rotor wikkelmachine |
||
Solar Steering Motor Armature Flyer Winder Rotor Lap Winding Machine WIND-2A-TD
(1)Toepassing
Dit is een dubbelvlieg-vork wikkelmachine speciaal gebruikt voor de productie van haak type commutator rotoren.
Deze wikkelmachine is geschikt voor het snel wikkelen van rotoren met een middelgrote en grote draaddiameter.
Deze machine wordt met wind aangebracht op de wikkeling van gelijkstroom- en serie-motorrotoren.
(2)Concurrentievoordelen

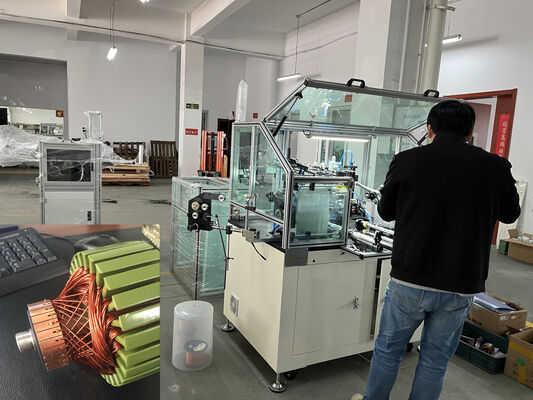

1. Geschikt voor het wikkelen van soorten speciale wikkeling ontwerp armature
zoals de zonne-stuurmotor op de foto.
2. Voor armature / rotor met een hoge vulsnelheid
3Voor de spanningsmachine voor het wikkelen van de armature met dubbele vlieger gebruiken de lokale motorfabrikanten in China gewoonlijk hysteresisspanningsmachines of elektrische spanningsmachines.
volgens de draaddiameter, winder met hysterese-spanning zoals weergegeven op de onderstaande foto van de armaturewindmachine,
Deze spanning regelt de spanning in vier fasen, stand-by spanning, indexeringspanning, haakspanning, wikkelingspanning,
Dat maakt het wikkeling resultaat compact netjes en mooi,
(3)Parametergegevens
|
Toepasselijke wikkeldiameter: |
F0,15-F1,26 mm |
|
De diameter van de rotor: |
F20-F90mm |
|
Rotorstapeldikte: |
10 tot 130 mm |
|
Commutatordiameter: |
F8-F50 mm |
|
Actieproces: |
eenmalig/automatisch |
|
Aantal rotorgroefjes: |
eenduidige/parige groeven |
|
Vergrendelingsdraaien: |
0-99999 |
|
Vliegvork snelheid: |
0-2000 tpm |
|
Parameteropslag: |
0-99 |
|
Stroombron: |
AC380V 50/60Hz |
|
Luchtbrondruk: |
5 tot 7 kg/cm2 |
|
Totaal vermogen: |
3.5 kW |
|
Totaal gewicht: |
Over830 kg |
|
Volume: |
1530 × 1050 × 1650 mm3 |
Vervaardiging van elektrische motoren, met een vermogen van meer dan 50 W
Mitsubishi Programma Controller
Delta-servo-besturingssysteem met drie sets
Embedded Touch Screen Mens-computer interface
Airtac pneumatisch systeem en luchtbronbehandeling
Zuid-Korea en Japan Belangrijkste elektrische elementen
Magnetische hysterese spanningsregelaar
Taiwan HIWIN Lineaire geleidingsrail
