Stator Winding Machine Estatores 2 Pole Field Coil Volledig automatisch op maat gemaakt

Volledig AuitmatischeSTattusWikkelmachineWIND-ASW-4

Operatieproces:

Operator laadt de 4 stators aan de linkerkant, drukt op de startknop, de machine begint automatisch te draaien,

Ondertussen, tijdens de machine is wikkelen, operator laden de andere 4 stators aan de rechterkant,

De machine voltooit de vorige 4 stators wikkelen en doe de volgende 4 stators wikkelen,

Links/rechts kant Afwisselend laden/ontladen

Afmetingen van de machine rond: 1,5 M (van links naar rechts) * 2,4 M (van voor naar achteren) * 1,8 M

Hoofdgegevens:

PLC: Japan Mitsubishi

Hoofdmotor: plaatselijk merk 3-fasige wisselstroommotor
Aanraakscherm: Weinview

Cylinder: Airtac

Valve:SMC

Spanningsapparaat: Mechanische spanningsapparaat

Technische parameter:
Draaddiameterbereik: 0,2 tot 1,0 mm
Min. binnendiameter van de stator: 30 mm
Maximale stator diameter aan onze zijkant: 120 mm
Luchttoevoerdruk: 4~6 kg/cm2
Totaal vermogen van de machine: 4,0 kW
Spanning: driefasige wisselstroom 380V 50/60 Hz
Gewicht: 1100 kg

Voor stator hebben verschillende stapelhoogte, de meeste spoelen is 274 draaien, AWG25,

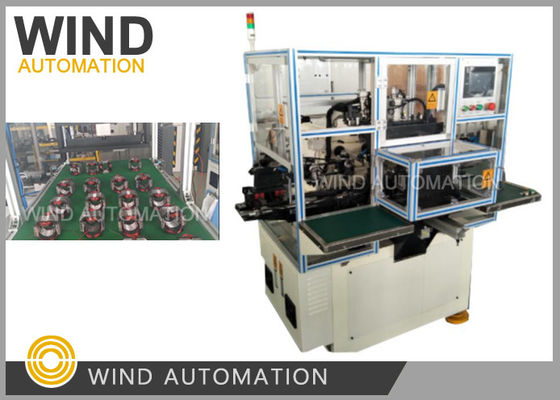

De vier-station volledig automatische stator wikkeling machine WIND-ASW-4

kan 200 stuks per uur produceren,

Materiaal voor de trail run

1 Stators met verschillende hoogte 20 stuks elk

2 draden 2 emmers elk

3 gevormd papier 300 stuks per stuk

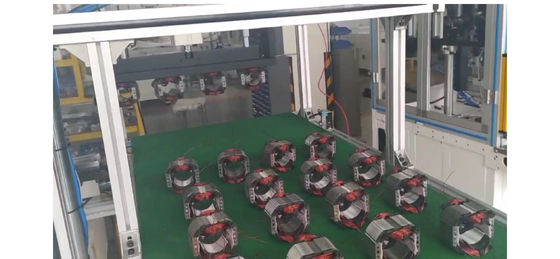

4 wondstators 1pc per referentie

Je hoeft niet alle soorten te sturen.

en kon de typische stators kiezen die met de hoogste slotvulling

verschillende stapelhoogte en met verschillende draadgrootte voor proef

2 stations stator winder WIND-ASW-2

3 stations stator winder WIND-ASW-3

4 stations stator winder WIND-ASW-4

Volgens de uitgang per dag van uw stator, stator wikkeling machine in bedrijf in de fabriek van de klant

Ik heb het over een paar dingen. Ik heb het over twee dingen.

Toepassing:

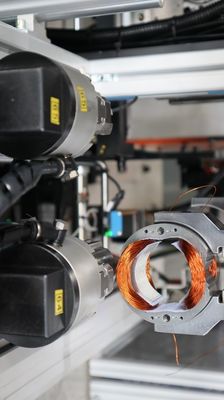

Twee polen Inslot Stator bedekking mixer, molen, elektrisch gereedschap, stofzuiger gefixeerde spoel wikkeling.

Concurrerend voordeel:

1Volledig automatische stator wikkelmachine, automatisch laden van het gereedschap, klem de draad

2. Automatisch wikkelen voor hoge slot vul snelheid twee paal stators

3Eenvoudige werking, de operator hoeft alleen stator op de armature te laden en lossen wond stator

3. Heel populair bij motorfabrikanten met een groot volume

Parameter:

Stapelhoogte 10-70 mm

Stator ID 20-60 mm

Stator OD 50-130 mm

Statorstaven nr. 2

Draaddiameter 0,15-1,3 mm

Glijmstand: continu smeermiddel

AC380V, 50/60Hz, 4,5 kW, luchtdruk 57 kg/cm2

Ongeveer 1200 kg, 1500 x 2100 x 1650 mm.

NCM-nummer / HS-code:8479811000
