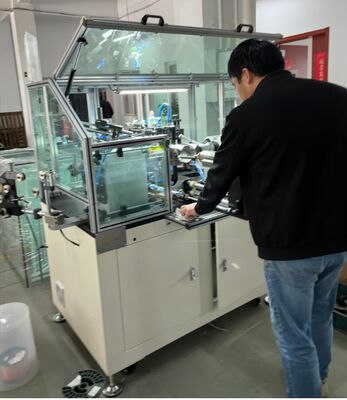

Volledig geautomatiseerde armaturewindingsmachine rotor spoelwinder met elektronische spanningsbron

Volautomatische ankerwikkelmachine Rotorspoelopwinder met elektronische spanner

WIND-ST-TD2B

De tesnionergebruikt in Dit anker Winder wordt elektronisch bestuurd.

De meeste spanner die in de wikkelaar wordt gebruikt. Eén is een magnetische poederspanner, die een klein toepassingsbereik heeft.

Eén daarvan is een hysteresisspanner, die een breed toepassingsbereik heeft.

Wind Autotion maakt gebruik van hysterese-spanners.

Op de foto is te zien dat het maximale koppel 5 KG is en de maximale spanning 24V.

Sollicitatie:

Gegleufde commutatorankerwikkeling

De WIND-ST-TD2B volautomatische rotorwikkelmachine is speciaal een dubbele vliegwikkelmachine

ontworpen voor het produceren van een commutatorrotor van het gleuftype, die geschikt is voor het snel opwikkelen van medium

en rotor met grove diameter. De machine maakt gebruik van een automatisch knipmechanisme en hulpdraadinvoer

methode, die de wikkelsnelheid van de gegroefde rotor aanzienlijk verbetert. Deze machine wordt veel gebruikt voor

wikkeling van DC- en seriemotorrotor. De geschikte wikkeldiameter 0,25 mm ~ 1,2 mm. wijd gebruik in dun

draadlijn sleuvenrotor en sleufvormige commutatorrotor met grote diameter, die geschikt is voor de automaat

wikkelen van oneven en even genummerde slotgroeven.

Concurrentievoordelen:

1. Voor anker met dunne koperdraad,

De machine had goede feedback over het wikkelen van een AWG30 (0,25 mm) koperdraaddiameteranker

2. Voor anker met dikke draad kan de WIND-ST-TD2B een AWG16 (1,35 mm) anker verwerken

3.Het is niet nodig om met een speciaal daarvoor bestemde commutator-steekmachine te werken

4. 98% rendement boven gegarandeerd wanneer de kwaliteit van de slotcommutator goed is

5. Tot nu toe is het de beste machine in China voor het opwinden van sleuftype anker

Parameter:

Voeding: 220 V, 50 Hz

Motor: Opwindende Mitsubshi 1000W-servomotor

Arraying Mitsubshi 400W servomotor

Indexerende Mitsubshi 400W servomotor

Draaddiameter: 0,45 mm ~ 1,25 mm

Eenheidsbuitendiameter: 70 ~ 250 mm

Spindel: 0~1500 tpm

Draait nr. 0-999

Luchtdruk: 0,5-0,7 MPa

Pneumatisch: Airtac

Gebruiksaanwijzing:

Handmatig het anker aanbrengen en op de knop 'Start' drukken, de machine zal klemmen, haken, opwinden, indexeren

automatisch en herhaaldelijk totdat één armatuur volledig opgewonden was.

De WIND-ST-TD2B-wikkelmachine moet het anker opwikkelen met een stijgbuis-type commutator.

Het heeft een dubbele vlieger om de wikkeling te maken en met automatisch draadsnijden, klemstructuur, ondersteunende draad

invoegen manier om de wikkelsnelheid te upgraden.

Vraag en antwoord:

Vragen:

Zijn het een vlieger-type wikkelmachine? Ik zou graag willen begrijpen hoe uw wikkelmachine-ontwerp dat kan

overwin het probleem van de traditionele wikkelmachine die is ontworpen voor een 2-polige motor.

De wikkelspoel bij een 4-polige laminering heeft een kleinere hoek dan bij een 2-polige laminering over de laminering

sleuf. Daarom gebruikt een 4-polige wikkelmachine een draadgeleidingskop met een kleinere hoek om de magneetdraad naartoe te geleiden

schuif het in een 4-polige lamineersleuf. De draad zal dus aan de zijkant van de sleuf zitten in plaats van erop

onderkant van de sleuf. Bij een 2-polige laminering is de geleidingskop breder en kan de draad glijdend worden geleid

in de bodem van de sleuf.

Als u een wikkelmachine van het vliegertype gebruikt op een 4-polig of 8-polig anker, heeft u dan een methode om te begeleiden

de draad eerst naar de onderkant van de gleuf en ga dan omhoog naar de gleufopening - netjes en netjes.

Antwoord:

Klik op onderstaande foto om de video te bekijken
