Toepassing wikkelmachine:

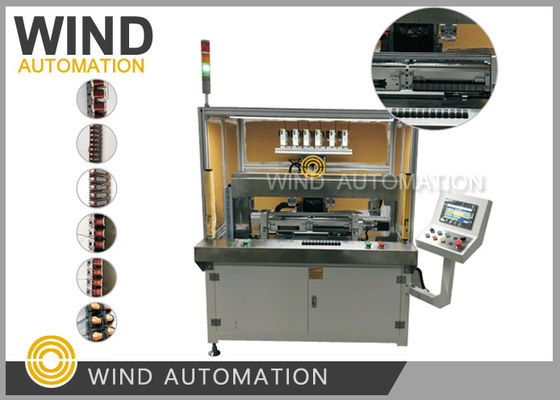

BLDC Stator Rechte Laminering wikkelmachine is een trend voor motorfabrikanten die



hoog vullingspercentage, kleine sleufgrootte en hoogwaardige elektrische motoren willen produceren







Technische gegevens wikkelmachine:



Draaddiameter: 0,1 mm tot 0,8 mm (AWG38 tot AWG20)



Totale lengte stator: Max. 400 mm



Stapelhoogte stator: Max. 100 mm



Aantal sleuven: Niet beperkt



Aantal windingen: Niet beperkt



Wikkel snelheid: 600 RPM (Afhankelijk van de draaddiameter, stapelhoogte)



Luchtbron: 0,4~0,7 MPa



Machinevermogen: 8KW



3-fase AC 380V 50~60Hz



Gewicht: ongeveer 900 kg



Afmetingen: 1100(B)*800(D)*2000(H)mm







Wikkelmachine WIND-ZR158 Concurrentievoordelen:



1. Japanse ontwerp, Made in China



2. Twee werkstations kunnen 24SWG, 68 windingen, 9 polen tandstator in 1,5 minuten wikkelen (1,5 minuten/2 stuks)



3. Elke segmentwikkeling spoelen netjes en ordelijk verplaatst, Perfecte wikkel laag heeft niet alleen een netjes en ordelijk



    uiterlijk, maar ook een goede kwaliteit met een kleine weerstand



4. Twee stations of drie stations zijn met automatische laadinrichting



5. Cyclustijd van het wikkelen van 1 stuk Stator Wikkeling (wikkelvereisten zoals hieronder)



    1,5 minuten/2 stuks (2 werkstations), 1,5 minuten/3 stuks (3 werkstations). Voor een stator eelk pool



vereist 68 windingen draadwikkeling. Het wikkelen begint vanaf de 1e aansluiting en de draad wordt in de aansluitingen geperst



en dan wordt de 1e pool gewikkeld met 68 windingen spoel, dan gaat de draad van de achterkant van het onderdeel naar de 4e pool,



hier weer 68 windingen met de klok mee en de draad gaat van achteren naar de 7e pool en weer 68 windingen spoel wikkelen



en dan een kleine aansluiting persen.







Kenmerk van de rechte laminering stapelwikkelmachine:



1. Door de op- en neerwaartse beweging van de wikkelnaald en de rotatie van de laminering stapel ijzeren kern,



     kan elke baan worden gewikkeld. Daarom kunnen door het wijzigen van het productwikkelprogramma, overeenkomstige wikkelingen



    met verschillende kerndikte en verschillende aantallen windingen van kernpolen gemakkelijk worden ingesteld



2.  Mens-machine dialoog kan de bedieningsmodus en het onderhoud gemakkelijker maken



3.  Spiraaldraad windingen nr. geperst in de aansluiting kan willekeurig worden ingesteld en stoppen op elke locatie 360°,



     Als gevolg, Het is eenvoudig en handig om brugdraad te plaatsen en de totale cyclustijd te verkorten.



     Verbeter de productie-efficiëntie



4. Tijdens het wikkelen kan het aantal spoelen in elke laag flexibel worden gewijzigd om verschillende producttypen te realiseren



    lagen.



5. Omdat de koperdraad groefbewerking wordt uitgevoerd met een hoogwaardig Yaskawa besturingssysteem



     en Yaskawa servomotor, kan de stabiliteit van de positie van de geëmailleerde draad in de sleuf worden gegarandeerd



     en dus de wikkeltijd verkorten.



6. Handmatige of automatische robot handvoedingsmethoden kunnen worden geselecteerd.



    Automatisch laden en lossen kan een volledig geautomatiseerde productie van productielijnen realiseren,



    waardoor de arbeidskosten voor motorfabrikanten in massaproductie worden bespaard.



7. Alle eenheden van de wikkelapparatuur zijn volledig gestandaardiseerd en de gereedschappen zijn gemakkelijk te vervangen



    Het algemene onderhoud van de wikkelmachine is eenvoudiger en handiger.

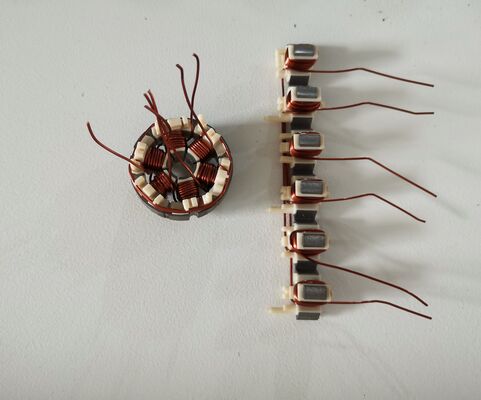

Voorbeeld Er zijn 9 polen/tanden.



Wikkelreeks:



1e pool-4e pool-7e pool



2e pool-5e pool-8e pool



3e pool-6e pool-9e pool



Draad: 24SWG DUBBELE COAT







Hoofdconfiguratie wikkelmachine:



Besturingssysteem	Japan Yaskawa
Servosysteem	Japan Yaskawa
Laagspannings elektrische componenten	Schneider
Touchscreen	Weinview
Sensor/eindschakelaar	Omron
Schroefgeleiding	Hiwin
Pneumatische eenheid	Airtac
Kogellager	NSK
Synchronisatie riem (Tandriem)	Continental







In BLDC Wikkelmachine zijn er twee opties, de ene is schroefstang, de andere is riem. Het gebruik van de twee



apparaat is verschillend: De toepassing van de schroef is om de roterende beweging via de moer om te zetten in de



lineaire beweging. De toepassing van de riemaandrijving is om roterende beweging over te brengen, de rotatierichting te veranderen,



en de snelheidsverhouding te veranderen. Schroefaandrijving, goed staal, kan een groot koppel overbrengen, nauwkeurige positie, gemakkelijk om



impacttrillingen te produceren bij frequent commuteren. Riemoverbrenging, soepele overbrenging, eliminatie



van trillingen, gemakkelijk weg te gooien onder zware belasting. Ten eerste, kogelomloopspindel Kogelomloopspindel is een ideaal product dat



roterende beweging omzet in lineaire beweging of lineaire beweging omzet in roterende beweging. Kogelomloopspindel bestaat



uit schroef, moer en kogel. De functie is om roterende beweging om te zetten in lineaire beweging, wat de verdere



uitbreiding en ontwikkeling van kogelomloopspindels is. De betekenis van deze ontwikkeling is om het lager te veranderen



van rollende beweging naar glijdende beweging. Vanwege de kleine wrijvingsweerstand worden kogelomloopspindels veel gebruikt in



verschillende industriële apparatuur en precisie-instrumenten.





Kogelomloopspindel is het meest gebruikte transmissie-element in elektrisch gereedschap en precisie-machines. De



hoofdfunctie is om roterende beweging om te zetten in lineaire beweging, of om koppel om te zetten in axiale omkeer



kracht, tegelijkertijd met hoge precisie, omkeerbaarheid en hoge De kenmerken van efficiëntie.



Kenmerken kogelomloopspindel:





1. Geen speling, hoge stijfheid



Kogelomloopspindel kan worden toegevoegd aan de druk, omdat de voordruk de axiale speling kan maken tot een



negatieve waarde, en dan een hogere stijfheid krijgen (kogelomloopspindel door de kogel om druk te geven, in de werkelijke



gebruik voor mechanische apparaten, enz., vanwege de kogel De afstotende kracht kan de stijfheid van de draad verhogen



gedeelte).





2. Hoge snelheid voeding mogelijk



De kogelomloopspindel kan een hoge snelheid voeding (beweging) bereiken dankzij de hoge efficiëntie van beweging en lage warmte



generatie.





3. Hoge precisie garantie

De kogelomloopspindel wordt consistent geproduceerd met 's werelds hoogste niveau van machines en apparatuur



vervaardigd in Japan. In het bijzonder worden de temperatuur en vochtigheid strikt gecontroleerd in de fabriek



omgeving voor slijpen, monteren en inspecteren van verschillende processen, vanwege perfecte kwaliteit



management. Het systeem garandeert volledige nauwkeurigheid.





4. Vergeleken met de glijschroef is het aandrijfkoppel 1/3



Omdat er veel rollende kogels zijn tussen de schroefas van de kogelomloopspindel en de moer, hoe hoger



de bewegingsefficiëntie kan worden verkregen. Vergeleken met de vorige glijschroef, is het aandrijf



koppel bereikt 1/3 of minder, dat wil zeggen, het vermogen dat nodig is om hetzelfde bewegingsresultaat te bereiken, is 1/3 van dat



van de rollende schroef. Het is nuttig om elektriciteit te besparen.





5. Microvoeding mogelijk

Omdat de kogelomloopspindel de kogelbeweging gebruikt, is het startkoppel erg klein en geen kruip



verschijnsel zoals glijdende beweging treedt op, en nauwkeurige microvoeding kan worden gegarandeerd.



Ten tweede, de  tandriem is een eindeloze riem met staaldraad of glasvezel als de sterke laag en



bedekt met polyurethaan (polyurethaan tandriem) of neopreenrubber (rubberen tandriem). De binnen



omtrek van de riem is gemaakt in een tandvorm en grijpt in met de getande riemschijf. Wanneer de



tandriem wordt aangedreven, is de overbrengingsverhouding nauwkeurig, de kracht op de as is klein, de structuur is



compact, de oliebestendigheid, de slijtvastheid is goed, de anti-verouderingsprestaties zijn goed, de algemene



gebruikstemperatuur is -20°C-80°C, v<50m>



synchronisatie. De tandriemaandrijving bestaat uit een ringvormige riem met een gelijkmatig verdeeld tandprofiel



op het binnenoppervlak en een wiel met een overeenkomstige anastomose. Het combineert de



voordelen van riemaandrijvingen, kettingaandrijvingen en tandaandrijvingen. Bij het roteren wordt de kracht overgebracht door het aangrijpen



van de tanden met de tandgroeven van het wiel. Synchrone riemaandrijving heeft een nauwkeurige overbrengingsverhouding,



geen slip, kan een constante snelheidsverhouding verkrijgen, soepele overbrenging, trillingsabsorptie, laag geluidsniveau,



overbrengingsverhouding bereik, over het algemeen tot 1:10. Toegestane lijnsnelheden tot 50M/S, leveren vermogen van



een paar watt tot honderden kilowatt. Hoge transmissie-efficiëntie, over het algemeen tot 98%, compacte structuur,



geschikt voor multi-as transmissie, geen smering, geen vervuiling, dus het kan werken op plaatsen die niet zijn



toegestaan om vervuiling te hebben en de werkomgeving is zwaar. Dit product wordt veel gebruikt in textiel, machine



gereedschap, tabak, communicatiekabels, lichte industrie, chemische industrie, metallurgie, instrumentatie



apparatuur, voedsel, mijnbouw, aardolie, auto-industrie en andere industrieën in verschillende soorten mechanische



transmissie.



Kenmerken van synchrone riem:

(1) Nauwkeurige transmissie, geen glijden tijdens bedrijf en constante overbrengingsverhouding;

(2) Soepele transmissie, met buffer, trillingsreductie, laag geluidsniveau;

(3) Hoge transmissie-efficiëntie, tot 0,98, aanzienlijk energiebesparend effect;

(4) Gemakkelijk onderhoud, geen smering, lage onderhoudskosten;

(5) Het snelheidsverhoudingsbereik is groot, over het algemeen tot 10, de lijnsnelheid kan 50 m/s bereiken, met een groot vermogen



    transmissiebereik, tot enkele watts tot enkele honderden kilowatt;

(6) Het kan worden gebruikt voor langeafstandstransmissie met een hartafstand tot 10 m.

Ten derde, verschillende punten

1. De toepassing van de schroef is om de roterende beweging om te zetten in een lineaire beweging via de moer. De



toepassing van synchrone riemaandrijving is om roterende beweging over te brengen, de rotatierichting te veranderen,



en de snelheidsverhouding te veranderen. De staaf aandrijving, met goed staal, kan een groot koppel overbrengen, nauwkeurige positie,



en gemakkelijk om impacttrillingen te produceren bij frequent commuteren. Vanwege de geen speling tussen



kogelomloopspindel en moer, is de nauwkeurigheid van lineaire beweging hoog, vooral bij het frequent commuteren zonder



spelingcompensatie. De wrijving tussen de kogelomloopspindel en de moer is zeer klein en het is zeer gemakkelijk



om te draaien. Riemoverbrenging, soepele overbrenging, eliminatie van trillingen, gemakkelijk weg te gooien onder zware



belasting.

2. Vanwege geen speling tussen de kogelomloopspindel en de moer, is de precisie hoog wanneer de lineaire



beweging, vooral wanneer de frequente commutatie de spelingcompensatie niet nodig heeft. De wrijving



tussen de kogelomloopspindel en de moer is zeer klein en het is zeer gemakkelijk om te draaien. Het principe van de kogel



schroefdraad is om roterende beweging om te zetten in lineaire beweging en koppel om te zetten in axiale omkeerkracht. Het



heeft kenmerken zoals hoge precisie, omkeerbaarheid en hoge efficiëntie, wat een sprong voorwaarts is voor de lineaire



bewegingsserie.

3, de riemaandrijving heeft een eenvoudige structuur, soepele overbrenging, lage kosten en buffer trillingsabsorptie



kenmerken; kogelomloopspindel en motor moeten worden aangesloten op het midden van de koppeling om flexibele



verbinding te bereiken. De tandriem kan direct worden aangesloten op de motoruitgaande as met een synchrone wiel.
