Statorpoolen voor de motor van de hub: | 12 pol 24 pol 36 pol | Wikkelingsopbrengst: | 7 minuten voor 2 stukken stators (Twee werkstations) |
---|---|---|---|
Werkende post: | Optie voor één of twee stations | Automatiseringstype: | 90% slagen |
Maximale slotvullingsfactor: | Voor de hub motor winding, 68% slot vulgraad is de hoogste | Na verkoop: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |

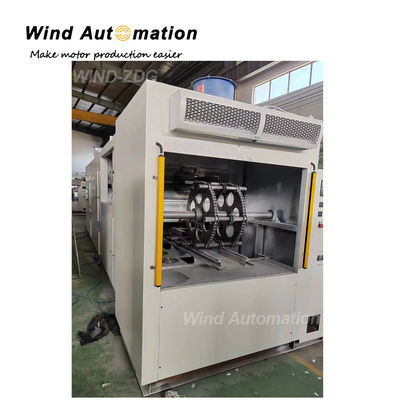

Elektrische voertuig wikkelmachine voor elektrische driewieler borstelloos voor 36Slots 48Slots 54Slots Hub Motors
Dubbelstation E-bike PMDC wiel motor winding borstelloze hub motor stator winder muti spoelen winding machine
Wikkel de 15 stukken parallelle draden tot 0,51 mm, met 6,8,10,12,14,15 parallelle draden voor verschillende spanningsmotoren zoals 24,36,48,62V
Voor 36 Slots 48 Slots 54 Slots Hub Motors
Dit type naaldwikkelmachine wordt gebruikt om spoelen te winden voor open slotstators, lineaire stators, met name stators met een smalle slot, maar een hoge slotvulling.2 werkstations of 3 werkstations verbetert de efficiëntie van de machine en de productiecyclus aanzienlijk.
(1) Specificatie
Werkstation | 2 |
Stator OD | Maximaal 400 mm |
Stapellengte | Maximaal 100 mm |
Statorgewicht | Maximaal 3 kg |
Draadbereik | 0.1-0.8 mm |
Wikkelsnelheid | 600 t/min |
Kracht | 8 kW |
Luchtbron | 00,4 tot 0,7 MPa |
Stroomvoorziening | AC 380±10, 50/60HZ |
Afmeting | 1100 x 800 x 2000 mm |
Gewicht | 900 kg |
(2) Toepassing
Het is geschikt voor verschillende soorten open slotstators met een hoge slotvulling.
(3) Kenmerken
Vriendelijk ontworpen gebruikersinterface
2 werkstations voor synchrone wikkeling
Hoge efficiëntie en productie
Precieze servo-aandrijving van de draadvoeding
Hoog kwaliteitsniveau van het wikkelingsproces
Bij niet-laden tot 600 r/min
Aanbieden van op maat gemaakte diensten
(4) Toepassing
Elektrische fiets, elektrische driewieler, PMDC wielmotor, hubmotor,
wielmotor,elektrische scooters,motor van de soort gebruikt bij de vervaardiging van motoren van de soort gebruikt bij de vervaardiging van motoren
(4) Voordelen
Volledig automatische statorwinding |
het wikkelen, indexeren en wikkelen van parallelle draden met efficiëntie
|
Wikkeling van muti-draden |
Wikkelapparaat met spanningsraam kan parallelle draden verzekeren
Wikkeling vermijden van draaien
|
Speciaal ontworpen gereedschap |
Precieze gereedschappen zorgen voor de wikkelkwaliteit en kunnen worden gewijzigd
gemakkelijk voor typen stators
|
Max draad gehanteerd |
0.51mm (AWG24)
|
(5) Technische gegevens van stator
Stator OD:40-265 mm
Kernlengte: 6-75 mm
Aantal slots: max 63
Maximaal aantal draden die tegelijkertijd worden gewikkeld: 15 stuks (meestal 6,8,10,12,14,15 bundeldraden)
Cyclustijd voor statorwikkeling: 54 gletsjes, 11 stukken draad voor eenmaalwikkeling, inclusief laden/ontladen,
Het duurt 7 minuten voor 2 stuks stator ongeveer 130 stuks per dienst (8 uur)
(6) Hoofdgegevens
PLC: DELTA
Servomotor met wikkeling: MITSUBISHI
Servomotor met indexering: MITSUBISHI
Servomotor voor het opstellen van draden: MITSUBISHI
HMI: DELTA
Buttons: Schneider
Vraag en antwoord:
1- Hoe doet de motorwielwikkelmachine de indexering: handmatig of automatisch?
Automatisch indexeren door Mitsubishi servomotor
2. Hoe wordt de motorstator van de E-fiets tijdens het wikkelingsproces bevestigd?
Door pneumatische inrichting
3. Wat is het bereik van de diameters van koperdraad die uw machine kan gebruiken (minimum en maximum)?
Wat de muti spoelen wikkeling machine had gedaan is 0.51mm met 6,8,10,12,14,15 parallelle draden
4Wat is het bereik van stapellengtes dat de wikkelmachine kan bedienen?
Stator Stapellengte 6 tot 75 mm
5Is het mogelijk de koperdraad tijdens of na het wikkelen te persen en te compacteren?
De wikkelkoppen staan maximaal 15 mm aan beide zijden van de stapel.
De Hub motor wikkelmachine machine WIND-HMW alleen wikkel, geen functie om te drukken en compact,
en als de machine compact windt, staan de wikkelkoppen maximaal 15 mm van beide zijden van de
Stack kan worden verzekerd
6Heeft de machine enige beperking in de afmetingen van de breedte van de open slot?
Ja, 2mm is absoluut OK om wind in onze machine WIND-HWM
7Hoeveel monsters heb je nodig om de wikkelmachine in je faciliteiten aan te passen?
Ongeveer 4pcs tot 5pcs stator monsters
8Wat is de hoogte van de machine op het werkgebied van de bediener?
Hoogte 750 mm
9Heeft u een machine voor een vergelijkbare stator gemaakt?
Ja, we hadden 12 stuks wikkelmachine geleverd die in ditFabrikant van elektrische motoren
10. Hoe is het instelproces om het aantal beurten per spoel te veranderen?
Stel het aantal bochten parameter op het touchscreen
11Hoe wordt de stator tijdens het wikkelen aan de machine bevestigd?
Is het mogelijk om verschillende lengtes en verschillende vormen van de motor wiel as te hebben
De stator wordt tijdens het wikkelen aan de machine bevestigd door middel van een penumatisch apparaat.
Als de vorm van de motor verschilt, kunnen de gereedschappen in 1 uur worden vervangen
Als alleen verschillende stapellengten, mechanische aanpassing is gemakkelijk
