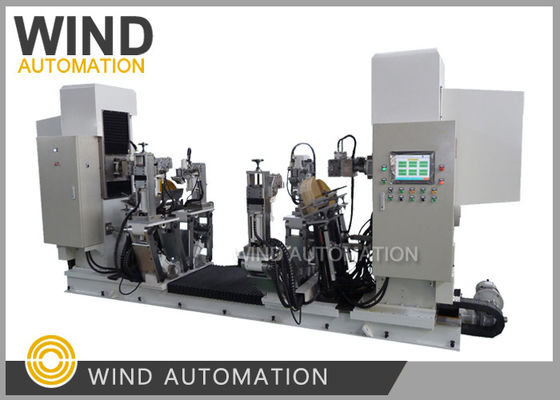

Vierarm Automatische CNC Stator Coil Top Arc Forming Machine
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Critische factor: | Het bepaalt het vermogen om motoren te produceren | Werkende post: | Gecombineerde Machine |
|---|---|---|---|
| Grootte van de behandelde draad: | 3 mm*8 mm, AWG9, AWG0 | Hoornspeldvormproces: | Snijden, verwijderen van glazuur, vormen |
| Cyclusduur: | De cyclustijd die verband houdt met de lengte van de draad | HS-code: | 84798110 |
Automatische CNC-boogvormende machines met vier armen
Een boogvormende machine is erg belangrijk voor de motorproductie.
Wind Automation had aan veel Russische klanten geleverd.
Kenmerken
(1)Deze machine heeft een digitale bediening, uitgevoerd door een CNC-proportionele servo-hydraulische klep.worden weergegeven, gewijzigd, opgeslagen op het scherm, opgeslagenkan meer dan 1000 stuks bereiken, alle parameters kunnen op elk moment worden opgeroepen, de parameters van de spoel en automatische detectiewaarde weergave op het scherm.
Wind Automation had aan veel Russische klanten geleverd.
Kenmerken
(1)Deze machine heeft een digitale bediening, uitgevoerd door een CNC-proportionele servo-hydraulische klep.worden weergegeven, gewijzigd, opgeslagen op het scherm, opgeslagenkan meer dan 1000 stuks bereiken, alle parameters kunnen op elk moment worden opgeroepen, de parameters van de spoel en automatische detectiewaarde weergave op het scherm.
(2) Deze apparatuur kan automatisch en achtereenvolgens het vormproces van de spoelen van de splijtvorm naar de productspolen voltooien;
(3) De opening van de spoel, de hoek, de hoogte van de neus, de boog, de nauwkeurige controle na het vormen van deze apparatuur, geen hervormingsvorm meer nodig;
(4) Het bovenste boogsysteem van deze apparatuur heeft een multi-board-verbindingstype, waarbij handmatig verschillende bogen worden verbonden om de verschillendespecificatie van de eindvormingseisen van de spoel;
(5) De clip van deze apparatuur kan 0~140° worden ingesteld, de lineaire rand en de einddraaihoek zullen niet uitbuiten,en de clip vergrendelen stevig en zal niet bewegen in het vormen van het proces om te zorgen voor geen mechanische schade tussen de spoelen, de isolatie tussen de cirkels van de spoel intact is om de betrouwbare elektrische prestaties van de spoel te garanderen;
(6) Deze apparatuur heeft een zeer eenvoudige oplossingsmethode voor het terugslagprobleem van de spoel.
In de eerste plaats is het de bedoeling dat de verschillende systemen, die onafhankelijk van elkaar zijn, zichzelf aanpassen en compenseren zonder elkaar te interfereren.
Specificatie
Specificatie
1De totale lengte van de splijtvorm: 580-3200 mm. De maximale breedte van de T-spiraal: 120 mm.
2De lijnzijde van de spoel: 4002200 mm. De lengte van de projectie aan de uiteinden na het vormen: 75560 mm.
3,Max. ingesloten hoek tussen twee lineaire zijden: 0~70° respectievelijk verstelbaar voor de voor- en achterhoek, totale hoek 0~140°;
4De totale breedte van de opening van de spoel (pitch): 100~800 mm.
5"Spoelgedeelte (breedte × hoogte): 7~30 mm × 12~70 mm, min. 7×12 mm, max. 30×70 mm, 2 schroeven aan de voor- en achterzijde;
6"Diameter van de spiraalpoort: φ24, φ39;
7,Spiegeling van de neus van de spoel: 0~30°;
8De hoogte van het deel van de neus met de hoogtepunt: -80~300 mm;
9, Hoogte van de bovenste boog: 0~250 mm, max. kan 350 mm bereiken bij grote opening;
10De vormingsnauwkeurigheid: hoek < ± 0,2°. Opening op de vormmachine < ± 0,25 mm ~ ± 0,75 mm;
11,Spelvormende cyclus: in 1 tot 2 min;
12"Systeemdruk van het hydraulische pompstation: 8Mpa, olietuig bestand tegen druk: > 20Mpa;
13Andere normen hebben ook de rechte lengte: 1600mm, 2500mm, 3200mm.
Klik op de onderstaande foto om de video te bekijken
