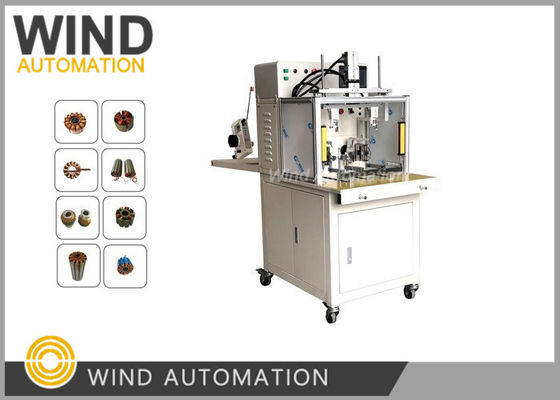

Ventilatormotor Stator Flyer Winding Machine voor borstelloze Outrunner 2/4/6 polen motor

Ventilator motor stator Flyer Winding Machine voor borstelloze Outrunner 2/4/6 Motor met paalWIND-HMW-205S

Toepassing:

Voordelen:

Parameter:

Draaddiameter: 0,10 tot 0,60 mm

Optie van werking: automatisch

Automatische wikkeling, automatische indexering, automatische wikkeling, automatische klemmen en snijden

Stator slot nr. : 2 tot en met 24 slots (andere op maat gemaakte slots)

Draadverplaatsing: 60 mm

Stroomvoorziening: AC220V 50/60Hz

Gewicht: ongeveer 350 kg

Afmetingen: 1260 ((L) x 650 ((W) x 1150 ((H) mm

Stator OD 0.433'',hoogte 0.157'', draadgrootte AWG36, 40 draaitjes

Kenmerken van de borstelloze motor:

1.Grootte

Als u kiest voor een borstelloze gelijkstroommotor, ziet u veel vergelijkbare modellen, zoals 2216, 2814 enzovoort.

De bovenste twee cijfers zijn de buitendiameter van de stator (mm) en de laatste twee cijfers zijn de statorhoogte (mm).

de buitendiameter en de hoogte van de stator, hoe groter de kern van de stator en hoe meer het aantal

Het is duidelijk dat hoe groter de motor, hoe groter het vermogen van de motor.

Het gaat om de kracht, maar hoe zwaarder het gewicht.


Als een motor is 2216, de buitendiameter van de stator is 22 mm, en de stator hoogte is 16 mm.

De diameter en de hoogte van de stator zijn evenredig met het vermogen van de motor en de 2218 is duidelijk hoger.

De motor moet een sterker vermogen hebben dan de 2212 van de motorstator, en het vermogen van de 2218 moet groter zijn dan dat van de 2216.

kan het vermogen twee van de twee motoren met dezelfde OD zien, maar dit is over het algemeen voor dezelfde stator diameter

De motor met een andere statorhoogte of dezelfde statorhoogte heeft een andere statordiameter.

Het is moeilijk te vergelijken met het model.

Opgemerkt dient te worden dat deze afmeting betrekking heeft op de stator zelf, niet op de grootte van de motor, de dikte van de

de motorshell, de vorm van de warmteafvoer, de hoogte van de basis enzovoort, die allemaal van invloed zijn op de

de uitwendige grootte van de motor, zodat het oordeel over het vermogen met behulp van de statorgrootte standaard en betrouwbaar is

dan die van de buitengrootte.

2.Aantal en paalnummer van de motorslots

1) Het aantal gleufjes (N): het aantal groeven in de statorkern.

Het aantal groeven is een veelvoud van 3.

2) Het aantal polen (P): het aantal magnetische stalen op de stator, de magneet moet in paren worden gebruikt

van de noordpool en van de zuidpool, en het getal van de polen moet gelijk zijn.

Het slotnummer en het paalnummer van de motor worden rechtstreeks geschreven als het nummer van het slotnummer N paal

een getal P, zoals 12P14N, wat de betekenis is van de 14e pool van de 12e slot.

3) Kenmerken van het aantal slots en het aantal palen

a. Het aantal gletsjes (N) en het aantal palen (P) zijn omgekeerd evenredig aan het maximum

snelheid,

Hoe kleiner het aantal gletsjes (het aantal palen), hoe hoger het optimale toerental van de motor.

De hoogste snelheid van 9N12P is bijvoorbeeld hoger dan die van 12N14.

b. In hetzelfde geval van het aantal gletsjes ((N) is het aantal polen (P) evenredig met het koppel,

Hoe groter het aantal, hoe groter het koppel.

c. Onder normale omstandigheden stijgt het aantal gletsjes (N) en het aantal polen (P), het gevoel van

frustratie (de kleinere motor zal een gevoel van resistente frustratie ervaren wanneer de motor niet is opgeladen met

de hand roterende motor), de theorie van de motor trillingen zal minder zijn, maar omdat de slots zijn moeilijk te doen

actief evenwicht.

3.KV

De KV-waarde van de borstelloze motor wordt gedefinieerd als de snelheid / V, wat betekent dat de ingangsspanning is

de rotatiesnelheid (omdraai / minuut) van de borstelloze motor wordt verhoogd.

In deze definitie volgen spanning en motorloopsnelheid een strikte lineaire verhouding en zijn

de motoren worden in de loop van de test met een snelheidsverhoging van de werkspanning, de spanning en de snelheid van de motoren vergeleken.

4. Stator laminatie tekening en wikkeling tekening

Klik op de onderstaande foto om de video te bekijken
