Vier sproeiers stator naald wikkeling machine voor 4 polen beschaduwde BLDC motor
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Voorwaarde: | Nieuw | Certificaat: | CE |
|---|---|---|---|
| Werkende post: | Enige post | Automatiseringstype: | Volledig automatisch |
| Machinekleur: | Witte of per klant vereiste | Na verkoop: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |

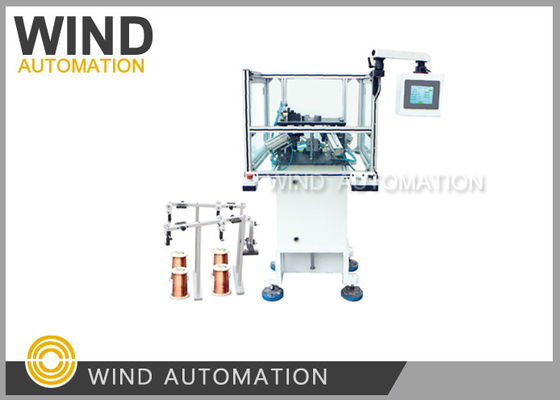

Vier sproeiers stator naald wikkeling machine voor 4 polen beschaduwde BLDC motor
De wikkelmachine WIND-1A-TSM is geschikt voor een 4 polen schaduwrijke polenmotor om te wikkelen.
Volgens de manier waarop de stator wordt gewikkeld, kunnen verschillende soorten naaldwikkelmachines er één hebben.
Twee, drie.vier naalden
Voor 4 polen stator, stellen we meestal klant voor met 4 naalden wikkeling machine WIND-1A-TSM,
Het kan de stator snel krijgen zelfs er zal 4pcs begin draad en 4pcs eindigen draad nodig zijn
verbonden,
De naald wordt aangedreven door een rotatie van het cam-apparaat, dat de wikkelspoel aandrijft.
De machine WIND-1A-TSM belangrijke elektrische onderdelen zoals Mitsubishi PLC, Embedded mens - machine
interfaces, Airtac-cilinders enz. CE-markering hebben,
En we exporteerden naar Europa, zoals Frankrijk, Roemenië, enzovoort.
Mag ik de reden weten dat je liever 1 naald of 2 naalden, is het vanwege de brug draad getoond op
Een foto?
De basismachine van het type WIND-1-TSM met 1 naald is bestemd voor de productie van prototypes van statoren met kleine
de hoeveelheid,
Het kan de slot één voor één te winden, en u moet misschien de brug draad met de hand te plaatsen als u het type
WIND-1-TSM als uw stator isolatie cap interfre de machine plaats brugdraad automatisch,
De polen van de schaduwrijke polinductiemotor bestaan uit 4 gletsjes, die over de laminacties worden gesneden.
Het kleinere deel van de geslepen paal wordt met behulp van een spoel kortgesloten.De spoelen bestaan uit:
koperdraadDeze spoel staat bekend als de schaduwspel.
Wind Automation biedt de klant ook een op maat gemaakte service, als de stator verder gaat dan de specificatie die is vermeld.
(1)Specificatie
| Draaddiameter | 0.08 tot en met 1.00 mm |
| Stator-ID | 15 tot 65 mm |
| Stapellengte | 7 ~ 90 mm |
| Draai niet. | 0~9999 |
| Beweging | Stepping/Auto |
| Slotnummer | 4 (op maat) |
| Luchtbron | 5 tot 7 kg/cm3 |
| Kracht | 2 kW |
| Stroomvoorziening | AC 220 V, 50/60HZ |
| Gewicht | 450 kg |
| Afmeting | 1550 x 900 x 1450 mm |
(2) Toepassing
Geschikt voor 4 polen schaduwstapel motor om te draaien.
(3)Configuratie van de machine
Mitsubishi PLC
Touchscreen
AIRTAC-cilinder
met een vermogen van niet meer dan 50 W
Glijsysteem
4 sets automatisch draadklem- en snijsysteem
(4) Kenmerken
Hoge snelheid naaldwikkeling
volledig programmeerbare werking
Hoog kwaliteitsniveau van het naaldwikkelingsproces
Afhankelijk van de specificaties van de klant.
met een gewicht van niet meer dan 10 kg
Snelle vervanging van gereedschap
|
Automatische stator naald wikkeling machine toepassing
|
Verpakking van motorstator met vier polen |
|
4 stuks sproeiers
|
4 polen wind tegelijkertijd met 400 rpm, Er zullen 4 starende draden en 4 einddraden zijn, Voor bochten nr. 750, draaddiameter SWG35, 0,2 mm, Schaduwrijke paal stator, de cyclustijd is 2 minuten
|
|
4 ploles stator naald wikkeling |
Speciale machine voor 4 polen schaduwmotor
stator wikkeling
|
Voordelen:
1. Wind 4 slots per keer, snel
2Automatisch wikkelen, automatisch snijden van vier palen per keer
3.4 sets automatische klem en snijdraad apparaat, windschaduwde paal motor 4 gleufjes tegelijkertijd,
en automatisch draden te snijden
het deel met de spoel heet het beschaduwde deel en het andere deel van de paal het ongeschaduwde deel.
Voor motoropwikkelmachinefabrikant nodig:
1. Stator stapel monsters elk 5pcs
2. koperdraadmeter per rol
3. Stator laminatie tekening en wikkeling tekening
