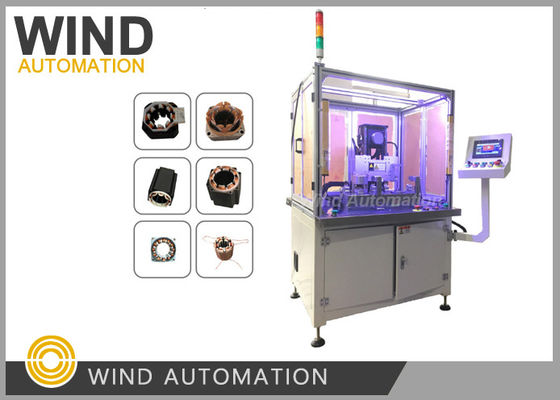

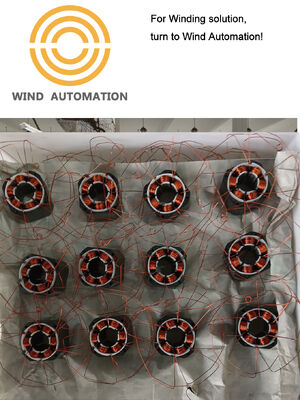

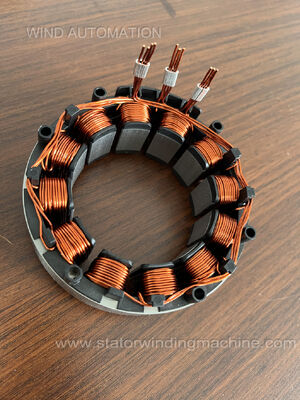

BLDC Motor Stator Naald Winding Machine 60RPM Parallelle draden tot 600RPM Dunne draad


Deze naald wikkeling kan zowel inslot stator als outrunner stator wikkelen,

met vier assenServomotor van YaskawaDe winder is flexibel in beweging.

de actiesIn- en uitsnijden wordt automatisch gedaan.


De snelheid van de naald is afhankelijk van de draadgrootte, de statorgrootte en de stapelhoogte.

Max. 500 RPM wanneer de draad is 0,1 mm, stator is klein en stapel hoogte is klein,

Min 60 RPM wanneer de draad is groot, stator grootte en stapel hoogte is groot,



WikkelmachineVoordelen

1Door het mondstuk op en neer te bewegen en de statorkern te draaien, kan het in elk spoor worden gewikkeld.

Daarom, door het veranderen van de computer wikkeling procedure,

de wikkels kunnen worden ingesteld op stators met verschillende kernstapelhoogte en verschillende slotnummer.

2. Elke operatie afwijking en fout status worden gevraagd om te werken en te onderhouden in de mens-machine
dialoogmodus.
3Het aantal naaldvoeten kan willekeurig per draad worden ingesteld en de gespecificeerde 360°-positie

Het draadwerk is eenvoudig en gemakkelijk en verkort de totale productietijd.

4Bij het wikkelen kan het aantal spoelen in elke laag flexibel worden gewijzigd om de
wikkeling van verschillende statortypen.

5Productprogrammering is eenvoudig en handig, met unieke speciale software,
Onbeperkte upload- en downloadopslag, gemakkelijk te beheersen met eenvoudige training.
6. Aangezien de in-line slotting wordt uitgevoerd door het hoogwaardige besturingssysteem en
de Yaskawa-servomotor, de stabiliteit van de positie van de in-line geëmailleerde draad
De Commissie is van mening dat de Commissie de nodige maatregelen moet nemen om de werkloosheid te verminderen en de tijd te verkort.
7Elke eenheid is gestandaardiseerd, gemakkelijk te vervangen en te demonteren.

8Alle gereedschappen zijn heel gemakkelijk te vervangen binnen 1 minuut.



Klik op de onderstaande video om de machine te zien werken

Bij de keuze van eennaaldwielmachineHet belangrijkste is meestal:

Of het een stabiele, schadevrije en consistente high-slot-fill winding kan produceren.

Omdat naaldwikkeling voornamelijk wordt gebruikt voor:

• BLDC-stators
• Elektrische motoren
• motoren voor drones
• servomotoren
• motoren van apparaten

wanneer de wikkelkwaliteit rechtstreeks van invloed is op:

• efficiëntie
• koppel
• warmteopwekking
• betrouwbaarheid

De belangrijkste factoren zijn:

1. Wikkeling nauwkeurigheid (Meest kritisch)

Naaldwikkeling vereist een uiterst nauwkeurige positionering van de draad.

Belangrijke punten:

• de nauwkeurigheid van het aantal beurten
• laagconsistentie
• herhaaldelijke naaldbeweging
• nauwkeurige indexering tussen de tanden

Slechte nauwkeurigheid veroorzaakt:

• onevenwichtig EMF achterin
• onbalans
• trillingen
• lager rendement

Zoek naar:

• met een vermogen van niet meer dan 50 W
• hoge herhaalbaarheid
• nauwkeurige interpolatiecontrole

2. Draadbescherming

Heel belangrijk.

Tijdens de naaldwikkeling ervaart de draad:

• buigen
• spanning
• wrijving
• versnelling

Als de machine het glazuur beschadigt:

• Er zijn kortsluitingen.
• de isolatieverzekerheid daalt

Belangrijke kenmerken:

• gladde naaldoppervlak
• keramische gidsen
• geoptimaliseerde naaldbaan
• stabiele spanningsregeling

Vooral cruciaal voor:

• fijn draad
• hoogspanningswinding
• met een vermogen van niet meer dan 10 W

3. Slot vulcapaciteit

Een belangrijk voordeel van naaldwikkeling is:

Hoge vulfactor

Betere slotvulling betekent:

• meer koper
• hogere koppeldichtheid
• lager koperverlies

Bij de selectie van de machine dient rekening te worden gehouden met:

• kleinste slotopening
• tandgeometrie
• bereikbare kopervulverhouding

Sommige motoren kunnen niet worden gewind als:

• de naald is te groot

4. Naaldontwerp

De naald zelf is uiterst belangrijk.

De afmetingen van de naald beïnvloeden:

• toegankelijke slotgrootte
• snelheid van de wikkeling
• draadspanning

Belangrijkste parameters:

• de buitenste diameter van de naald
• Inwendige diameter
• kromming
• hardheid van het materiaal

Kleine naald:

• betere toegang
• lagere productiviteit

Grote naald:

• snellere wikkeling
• minder toegankelijkheid

5. Aantal assen

Moderne naaldrollers gebruiken vaak:

• 3-as
• 5 assen
• 6 assen
• multi-servo-systemen

Meer assen maken het mogelijk:

• complexe kronkelpaden
• moeilijke statorgeometrieën
• grotere flexibiliteit

Vooral belangrijk voor:

• met een concentratie van BLDC-motoren

6. Spanningscontrole

Heel belangrijk.

Slechte spanning veroorzaakt:

• losse wikkeling
• draadoverschrijding
• onregelmatige weerstand
• schade aan het glazuur

Het beste gebruik van systemen:

• elektrische spanningsapparaten
• gesloten-loop spanningsfeedback

7. Productiesnelheid

Belangrijk voor massaproductie.

De snelheid waarmee de naald wordt gewikkeld, is afhankelijk van:

• naaldversnelling
• indexeringssnelheid
• draadvoersysteem
• controlealgoritme

Maar...

overmatige snelheid kan de kwaliteit verminderen.

Goede fabrikanten optimaliseren:

• bewegingspad
• versnellingscurve
• trillingsonderdrukking

8Statorcompatibiliteit

De machine moet overeenkomen met:

• slotnummer
• stator OD/ID
• lengte van de stapel
• slotopening
• vorm van tand

Vooral belangrijk voor:

• gecompartideerde stators
• interne wikkeling van de stator
• motoren voor overlopers

9. Automatiseringscapaciteit

Moderne systemen kunnen zijn:

• automatisch laden
• snijden van draad
• beveiliging van de terminal
• verwarming
• zichtonderzoek
• automatische schakeling van parameters

Belangrijk voor:

• vermindering van arbeid
• consistentie

10. Vermogen om moeilijke motoren te winden

Heel belangrijk in geavanceerde motoren.

Voorbeelden:

• motoren voor drones
• motoren voor humanoïde robots
• motoren voor axiale stroom
• alternatieven voor haarspeld
• High-pole outrunners

• Sommige machines kunnen niet:

• smalle openingen
• diepe gleuf
• een hoog aantal tanden

• ---

  11Bewegingsstabiliteit

  Bij hoge snelheid:

• De trillingen worden kritisch.

• Slechte machine-stijfheid veroorzaakt:

• draadspringen
• onverenigbare laagvorming
• naaldbotsing

• Een stijf machineframe doet er veel toe.

  ---

  12Software en programmering

  Moderne wikkelmachines zijn sterk afhankelijk van software.

  Goede software maakt het mogelijk:

• Optimalisatie van het traject
• receptopslag
• simulatie
• snelle overstap

• Slechte software veroorzaakt

• moeilijke debugging
• lange installatietijd

• ---

  13Onderhoud en betrouwbaarheid

  Belangrijk voor de bedrijfsduur.

  Controleer:

• Servo merk
• PLC-systeem
• onderdelen
• toegang tot onderhoud
• ontwerp van het smeermiddel

• ---

  14. Procesintegratie

  Naaldwikkeling wordt vaak verbonden met:

• isolatie-invoeging
• epoxy-dispensering
• testen
• magneten inbrengen
• balansering

• Geïntegreerde productielijnen verbeteren de consistentie.

  ---

  15Belangrijk voor verschillende industrieën

  Industriële sector	Belangrijkste factor
  Motor voor drones	snelheid + lage draadbeschadiging
  EV-motor	slotvulling + automatisering
  Humanoïde robot	nauwkeurigheid + koppeldichtheid
  Motor van het apparaat	kosten + stabiliteit
  Medische motor	consistentie + reinheid
