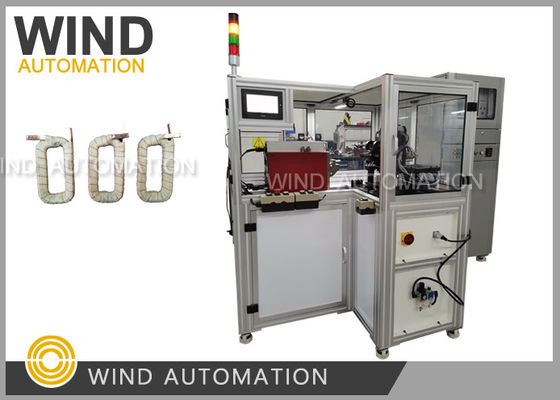

Ultrasone haarspeld wikkelmachine voor veld Coi looddraad soldering fuser machine

Ultrasone metalen waaien lassen voor veld Coi looddraad soldering fuser machine

(1)Toepassing

Metalen materiaal

(2)Voordelen

1De lasweerstand bedraagt 1/3 van de gewilde las- of revetpersmethode.

2. Geen hitte beschadigt het werkstuk oppervlak

(3)Parameter

(4)Kenmerken

Technische parameters van de apparatuur:

nominaal vermogen: 4 kW

Resonantiefrequentie: 20KHz + 300Hz

amplitude verstelbare bereik: 1um~ maximale amplitude

verstelbaar drukbereik: 5 ~ 70psi

Lastijd: 0,5+0,1 s

Lascyclus: 1,8+0,3 s

omtrekgrootte (eenheid: mm): 374 (L) X262 (W) X329 (H)

gewicht van het apparaat: 23 kg

cilinder slag: 48 mm

Parameters van de ultrasone generator:

bedieningsinterface: touchscreen

vermogen: 4 kW

omtrekgrootte (eenheid: mm):564 (L) X444 (W) X142 (H)

Gewicht: 16 kg

nominale stroom: 22A

nominale spanning: 220V (klanten leveren 220V + 10%~7% stroomvoorziening,

en er is geen spanningsregelaar nodig in dit spanningsbereik).

andere parameters:

de diameter van de tracheale interface: droge en schone perslucht 0,6 MPa. De diameter van de interface is 8 mm

specificatie van de aansluiting: grote standaard aansluiting met drie cirkels

communicatie-interfaceformulier: RS232/RS485

PLC achterste diagram:

specificatie: dubbele hoorn en hoorngrootte

De lengte van de verbindingslijn van de 4.3.6 controle doos en het frame is 5M
