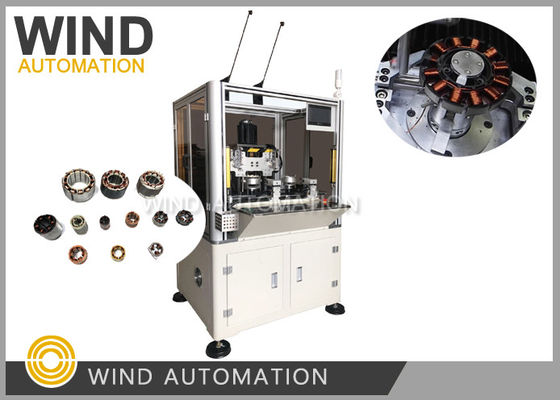

Outrunner Bldc Naald Winding Machine 60RPM Parallelle draden tot 600RPM Dunne draad
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Winder Station: | Twee of vier stations | Stator OD: | ø10~120 mm |
|---|---|---|---|
| Stapelhoogte: | 10 ~ 100 mm | De Waaier van de draadgrootte: | 0.1mm~1.0mm (AWG18 tot AWG38) |
| Automatisch type: | Volledig automatisch kan het behandelen van dunne draad dikke draad | Machinekleur: | Witte of per klant vereiste |
| Het winden snelheid: | 60 tot en met 600 tpm | Na verkoop: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |
Outrunner Bldc Naald Winding Machine 60RPM Parallelle draden tot 600RPM Dunne draadWIND-IO-008
Overloper stator winding werd altijd gedaan door flyer winding,
Waarom neemt een motorfabrikant de beslissing voor stator naald wikkeling machine?
Omdat naaldwikkeling een betere wikkelkwaliteit kan bereiken wanneer de slotvulling niet hoog is, is het mogelijk om de naald te wikkelen met een andere naald.
en er moet voldoende ruimte zijn om de naald vrij te laten bewegen,
(1)Toepassing
Deze naald wikkeling kan zowel inslot stator als outrunner stator wikkelen,
met vier assenServomotor van YaskawaDe winder is flexibel in beweging.
de actiesIn- en uitsnijden wordt automatisch gedaan.
De snelheid van de naald is afhankelijk van de draadgrootte, de statorgrootte en de stapelhoogte.
Max. 500 RPM wanneer de draad is 0,1 mm, stator is klein en stapel hoogte is klein,
Min 60 RPM wanneer de draad is groot, stator grootte en stapel hoogte is groot,
(2)Voordelen
1Door het mondstuk op en neer te bewegen en de statorkern te draaien, kan het in elk spoor worden gewikkeld.
Daarom, door het veranderen van de computer wikkeling procedure,
de wikkels kunnen worden ingesteld op stators met verschillende kernstapelhoogte en verschillende slotnummer.
2. Elke operatie afwijking en fout status worden gevraagd om te werken en te onderhouden in de mens-machine
dialoogmodus.
3Het aantal naaldvoeten kan willekeurig per draad worden ingesteld en de gespecificeerde 360°-positie
Het draadwerk is eenvoudig en gemakkelijk en verkort de totale productietijd.
4Bij het wikkelen kan het aantal spoelen in elke laag flexibel worden gewijzigd om de
wikkeling van verschillende statortypen.
5Productprogrammering is eenvoudig en handig, met unieke speciale software,
Onbeperkte upload- en downloadopslag, makkelijk te beheersen met eenvoudige training.
6. Aangezien de in-line slotting wordt uitgevoerd door het hoogwaardige besturingssysteem en
de Yaskawa-servomotor, de stabiliteit van de positie van de in-line geëmailleerde draad
De Commissie is van mening dat de Commissie de nodige maatregelen moet nemen om de werkloosheid in de Gemeenschap te verminderen.
7Elke eenheid is gestandaardiseerd, gemakkelijk te vervangen en te demonteren.
8Alle gereedschappen zijn gemakkelijk te vervangen binnen 1 minuut.
(3)Parameter
|
Productnaam: |
|
|
Draad Dia: |
f0.10mm ∙ f1.0mm |
|
De snelheid van de wikkeling: |
50-600 r/min |
|
Wikkelmethode: |
naaldwinding |
|
Statorstapellengte: |
10 mm ≈ 100 mm (0,39' ~ 3,94' ") |
|
Stator ID: |
Φ36mm Φ60mm |
|
Stator OD: |
Φ10mm Φ120mm (0,39' ~ 4,72'') |
|
Pole nr.: |
2,4,6,8,12, 24, 36 |
|
Luchtdruk: |
0.5MPa ∙ 0,7 MPa |
|
Spanning: |
380V/50HZ, driefasige vierdraad |
|
Vermogen: |
7 kW |
|
Afmeting: |
1000 ((W) × 800 ((D) × 1600 ((H) mm |
|
Gewicht: |
Ongeveer 1200 kg. |
Voor de vervaardiging en inbedrijfstelling van de machines zijn de volgende monsters nodig:
1Stator stapel 5 stuks zonder wikkeling
2Wondstator 1pc.
3Een koperdraad volstaat om 15 stators te wikkelen.
Klik op de onderstaande video om de machine te zien werken
