Poederbedekte geïsoleerde stator spoel wikkelmachine naaldwinder voor borstelloze motor
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Winding Diagram: | Volgens Winding diagram | Windend type: | Naalddraaien in plaats van vliegerdraaien |
|---|---|---|---|
| Werkende post: | Eén station 3 naalden als drie-station winder | Het winden snelheid: | 300 RPM tot 500 RPM volgens draadmeter |
| Automatisch type: | Volledig automatisch | Machinekleur: | Witte of per klant vereiste |
| Grootte van de draad: | AWG 17, 1,2 mm | Na verkoop: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |

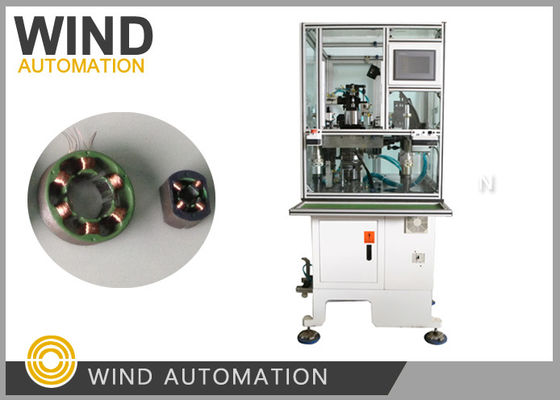

Poederbedekte geïsoleerde stator spoel wikkelmachine naaldwinderWIND-3A-TSM
Toepassing:
BLDC-stators met naaldopwikkeling van driefasemotor zoals naaimachine, airconditioningcompressor,
Koelkastcompressor,waterpomp voor automobieltoepassingen,brandstofpompmotor met 6 polen, 9 polen, 12
polen of 18 polen
Voordelen:
- Ik weet het niet.✔3 naalden wind 3 gleufjes tegelijkertijd, breder kan de winding in3 keer voor 9pools BLDC stator
- Ik weet het niet.✔ Kan wind 6, 9, 12 polen stators dat is veelvouden van 3slots
- Ik weet het niet.✔ De spoed van de wikkeling kan worden ingesteld per verschillende draaddiameter van 0,08 mm tot 1,2 mm,
en zware of lichte stators, grote of kleine stapelhoogte, hebben een goede apatie zonder liming
Gebeurtenis:
Brushless motor stator wikkelmachine WIND-3A-TSMis ontworpen voor de productie van multipole 3-fase stator
Het draaipad is vierkant.Het doet draad wikkelen en arraying tegelijkertijd en automatisch.
De slotnaald wikkeling, arraying, indexering, plaats brug draad, snijdraden zijn volledig automatisch.
Parameter:
Draaddiameter: 0,08~1,2 mm (AWG17~AWG39)
Stator ID:15~65mm
Kernlengte:7-110 mm
Draaien nr. 0-99999
Operatiemogelijkheid: stap-/automatisch
Stator polen: 6 polen, 9 polen, 12 polen, 18 polen (op maat)
Luchtdruk: 5 tot 7 kg/cm2
Vermogen:2KW, AC220V 50/60Hz
Gewicht: ongeveer 450 kg
Afmetingen: 1600 ((L) x 1100 ((W) x 1400 ((H) mm
1Welke soort statornaald wikkeling moeten wij voor onze stator kiezen in de bijgevoegde tekening?
De wikkelmachine WIND-3A-TSM met servo-indicator voor het wikkelen
en hoek swing cam apparaat is zeer geschikt voor het wikkelen van uw stator metioned in tekening,
Het is zeer stabiel bij het wikkelen van grote en kleine draden, opheffen of licht BLDC motor compressor stators.
2.Kun je ook de wikkelingsperiode van ons ontwerp schatten,Hoeveel stators kunnen we produceren?
Over een uur?
Volgens uw wikkeldata, aantal bochten 27, draaddiameter 0,8 mm,
de wikkelsnelheid die we voorstellen is 300 RPM, en het duurt ongeveer 1 minuut om 1pc wond stator te krijgen,
In een uur kun je meer dan 60 stuks krijgen.
3Wat is de materiaallijst die we moeten leveren voor het machine spoor?
Voor de vervaardiging en inbedrijfstelling van de machines zijn de volgende monsters nodig:
1Stator stapel 5 stuks zonder wikkeling
2Wondstator 1pc.
3Een koperdraad volstaat om 15 stators te wikkelen.
4Hoe kunnen we het probleem oplossen als we vragen hebben wanneer we de machine gaan gebruiken?
U kunt ons een e-mail sturen, Wind Automation kan u binnen 24 uur een e-mail beantwoorden,
Hieronder is een voorbeeld van probleemopname,
Om de machine naar de startpositie te laten gaan, volgt u de volgende stappen:
1Druk op 'Handmatig', verhoog de hoofdspindel met actie geen
2. monteren sproeiers, omdat de relatieve positon de sproeiers nodig
3. Pas de drie schuiven per PDF-proces aan
4. Nadat alle swithes goed is ingesteld, druk op Emergency om naar de thuispositie te gaan en de machine zal goed beginnen te werken
Klik op de onderstaande foto om de video te bekijken
