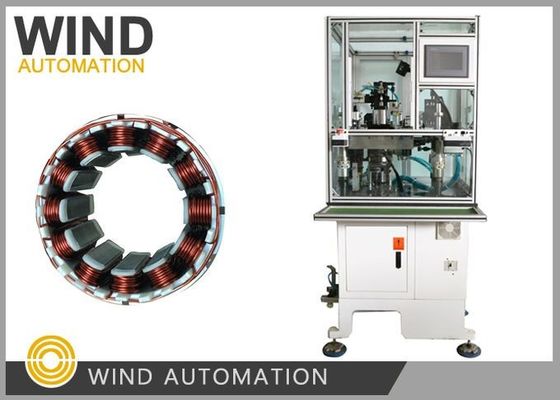

Inner Slot Borstelloze motor stator naald wikkeling machine Drie naalden per keer
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Statortype: | BLDC-stator 6 polen, 9 polen, 12 polen | Winding Way Of Stator Certificaat: | 3fasemotor U V W dezelfde wikkelwijze |
|---|---|---|---|
| Werkende post: | Eén station drie naalden | Automatiseringstype: | Volledig automatisch |
| Machinekleur: | Witte of per klant vereiste | Na verkoop: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |
met een vermogen van niet meer dan 10 kW Inner Slot Borstelloze motor stator naald wikkeling machine Drie naalden per keer
Deze in-slot wikkelmachine is ontworpen voor het produceren van multi-pool 3-fase stator met een smalle slotbreedte maar een hoge slotvulling.Met uitzondering van automatische rangschikking, kan de machine automatisch wikkelen, indexeren, lagen en beëindigen.
(1)Specificatie
| Draaddiameter | 0.08 ~ 1,2 mm |
| Stator-ID | 19 tot 65 mm |
| Stapellengte | 7~110 mm |
| Draai niet. | 0~9999 |
| Beweging | Stepping/Auto |
| Slotnummer | 6,9,12,18 (op maat gemaakt) |
| Luchtbron | 5 tot 7 kg/cm3 |
| Kracht | 2 kW |
| Stroomvoorziening | AC 220 V, 50/60HZ |
| Gewicht | 750 kg |
| Afmeting | 1600x1100x1400 mm |
(2) Toepassing
geschikt voor verschillende soorten stators met een smalle spleetbreedte maar een hoge spleetvulling.
(3) Kenmerken
Synchrone wind 3 slots
Wikkelspoor in rechthoekige vorm
Precieze prestaties van naaldwikkeling
Volledig programmeerbare werking
Kan voldoen aan hoge wikkelingseisen
Snelle vervanging van gereedschap
Wikkelparameter verstelbaar volgens verschillende stators
(4)Configuratie van de machine
Mitsubishi PLC
Touchscreen
AIRTAC-cilinder
Delta AC servosysteem en vier spindel synchrone besturingseenheid
Glijsysteem
(5) Informatie die nodig is voor dit machineonderzoek
Het zal beter zijn als de klant ons een gedetailleerde tekening kan sturen, inclusief onderstaande informatie.
1. Stator tekening
2. Stator wikkeling tekening
3. Wikkeldekening
4. Andere technische vereisten
Als het mogelijk is, is het beter als de klant ons monsters kan sturen.
Tag: naaldwielmachine, inslotwielmachine, BLDCwielmachine, statorwielmachine, BLDC motor statorwielmachine
| Onderdelenlijst BLDC Motor Stator Winding Machine WIND-3A-TSM | |||
| onderdelen | Naam | Specificaties. | Q'ty |
| 1 | Spindelband | HTD8M-776 | 1pc |
| 2 | Verstelband | HTD8M-624 | 1pc |
| 3 | Gordel | HTD5M-825 | 1pc |
| 4 | Verstuiver | RTvervaardiging | 2 stuks |
| 5 | Verstuiver | RTvervaardiging | 2 stuks |
| 6 | Magnetische schakelaar | Algorithme van de methode: | 1pc |
| 8 | Keramische wielen | ¥4 | 1pc |
| Gereedschap: | |||
| 1 | Allen-sleutel | 8 stuks | 1 set |
| 2 | Open sleutel | 13-16 mm | 1pc |
| 3 | Schroevendraaier | 4 inch. | 1pc |
| 4 | Schroevendraaier van Phillips | 4 inch. | 1pc |
| 5 | Schakel | 8 stuks | 1 set |
| 6 | Gereedschapskist | 1pc | |
| 7 | met een breedte van niet meer dan 50 mm | 1pc | |
| Op maat gemaakt onderdeel | |||
| 1 | Deeltjes | 1pc | |
