Voorwaarde: | Nieuw | Certificaat: | Belangrijkste onderdelen CE |
---|---|---|---|
Werkende post: | Enige post | Motortoepassing: | in wielenmotor |
Automatiseringstype: | Volledig automatisch wikkelen, rangsnijden en snijden | Machinekleur: | Witte of per klant vereiste |
Na verkoop: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |

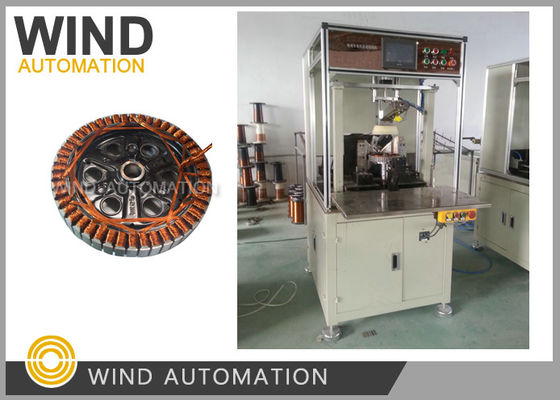

Hoe te Winding Electric Bike Motor Scooter Met Stator Coil Winding MachineWIND-HMW-1M
Toepassing:
Scooter, Elektrische fiets, hubmotor, wielmotor, overlopermotor, BLDC-motor buiten stator parallelle draden wikkelen
Voordelen:
1. hub motor wikkeling slaagpercentage 98% tot 99%, betekent in de hub motor productie, slechts 1pc of 2pcs is toegestaan te falen
2Zelf ontwikkelde mechanische spanningsmachine, één spanning kan bedieningsdraden behandelen.
3.Het bedieningspersoneel moet vertrouwd zijn met het bedienen en opstellen van de machine, goed verstand hebben voor de machine,
Technische gegevens
Stator OD | 198mm, 207mm, 226mm, 254mm, 262mm | Aansluiting op de spanning van de E-Bike |
Statordikte | Min. 14 mm Max. 35 mm | |
Draaddiameter | 00,3 mm tot 0,6 mm | SWG24, 0,56mm is gebruikelijk |
Aantal beurten | 4 tot 8 bochten | Stator spoelen wikkeling draait aan het vermogen |
Aantal slots | Geen specifieke naam | Normaal gesproken 48 tot 54 slots. |
Aantal parallelle draden | met een breedte van niet meer dan 15 mm | |
Cyclustijd | Ongeveer 5 tot 7 minuten per stuk | |
Dikte van isolatiepapier | 00,18 mm tot 0,20 mm | Ook met de isolatiemethode van de poedercoating van de stator |
Verandering in de loop der tijd | Maximaal 20 min. Inclusief hardware en software | |
Winding way |
Drie-fase Y-type verbinding, Twee sinusgolven |
Bijvoorbeeld:Voor een 198mm OD ((7,8 inch in wielmotor) hub motor, stator slots is 51slots, winding manier 3-3-3-4-4 |
Luchtdruk | 0.4-0.7MPa | |
Stroomvoorziening | 3 fasen 380V, 50Hz | |
Kracht | ongeveer 3 kW | |
Slaagpercentage | 98% tot 99% | Productie 100pcs, alleen 1pc of 2pcs toestaan niet goed |
Productietijd | 2 maanden |
Hoofdconfiguratie:
Controlesysteem |
ChinaPLC's
|
Servosysteem |
Japan MitsubishServosysteem
|
Spanningssysteem |
Servomotor met constant koppel, constante spanning
|
Klik op de onderstaande foto om de video te bekijken
