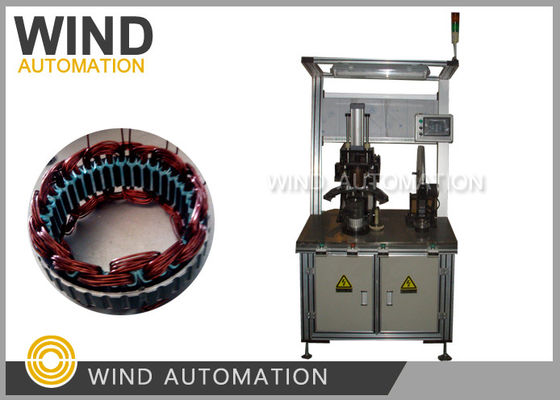

Generator coil winding invoegmachine na alternator coil winder

Generator coil winding invoegmachine na alternator coil winder

1. Bewerkingsproces van de wikkelmachine

• Plaats de wigvorm op de wiginvoegtool, druk op de startknop om te beginnen met snijden en insluiten van wig.
• Plaats de wigvorm op de spoel in te voegen gereedschap, en druk vervolgens op de startknop, wig zal automatisch worden ingevoegd in het gereedschap.
• Plaats de wikkelvorm op de spoel in te voegen gereedschap. handmatig duwen de draad naar beneden.
• Plaats de positioner in de spoel in te voegen gereedschap.Laad vervolgens stator ((na slot papier ingevoegd) in de spoel in te voegen gereedschap.
• Druk op de startknop, spoel wikkeling machine zal automatisch doen spoel en wig in te voegen proces.
•
• Inleiding tot het station
• De machine heeft een automatische stap-wiegvoeding en een automatisch wiegsnijmechanisme.
• Met een koppel senor en een automatisch stopsysteem voor overbelasting kan de naald van de vorm worden beschermd tegen beschadiging.
• Snel gereedschap veranderen ontwerp binnen 20 min.
• Alle schakelaars op de machine zijn knopschakelaars.
• Operatietijd is 45 seconden.
• Operatiehoogte is 1050 mm.

•

  Inrichting van de machine voor het inbrengen van de spoel

  Artikel 1	Brandnaam
  Gids	ABBA/TCP
  Sensor	Ziek
  Servomotor	Mitsubishi
  PLC's	Mitsubishi
  Touchscreen	Mitsubishi
  Elektrische onderdelen	Schneider
  Pneumatische onderdelen	Airtac



  Opmerking:

  Deze machine voor het inbrengen van spoelen bestrijkt een stapellengte van 20 tot 42 mm.

• Het is niet nodig om gereedschap te veranderen voor verschillende stapellengtes, maar wel voor mechanische aanpassing.

Klik op de onderstaande link om de generator stator golf winding invoeging video te bekijken
