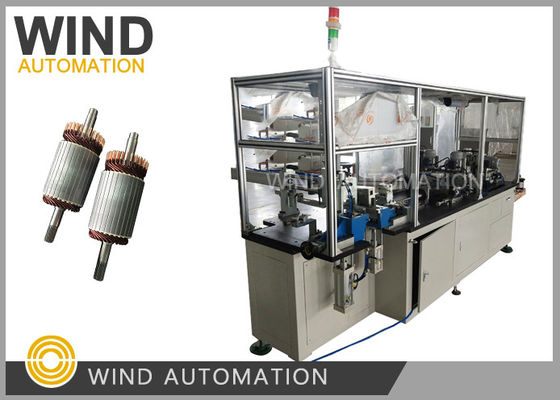

Dirigent Spoel Haarspeld Windende Machine Haarspeld Rechthoekige Spoel Auto Vorm Machine
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Critische factor: | Gevormde haarspeld met armatuur ID,OD,hoogte | Werkende post: | Gecombineerde Machine |
|---|---|---|---|
| Grootte van de behandelde draad: | 3 mm*8 mm, AWG9, AWG0 | Hoornspeldvormproces: | Snijden, verwijderen van glazuur, vormen |
| Cyclusduur: | De cyclustijd die verband houdt met de lengte van de draad | HS-code: | 84798110 |
Haarspeldvormende geleider coil haarspeld rechthoekige spoel auto vormmachine WIND-AWF serie
(1)Toepassing:
Startmotor voor auto's met een laag vermogen
(2)Voordelen:
|
Hoornspeldcyclustijd |
De cyclustijd, afhankelijk van de lengte en de vorm van de draad, is 2,5 tot 5 seconden per stuk
|
|
Voedingslengte |
met een vermogen van niet meer dan 50 W
|
|
Hoornspeldvormproces |
Het rechtzetten, voedingsdraad, verwijderen van glazuur ((gemiddelde tijd persdraad), snijden, vormen (drie cilinders voor het snijden, vormen en draaien van U)
|
(3)Vormproces:
1- Laad de rechthoekige spoel in de auto voedingsunit.
2. Het rechtzetten van de spoel
3. Afstrippen op de platte bovenkant en de onderste zijde van de spoel
4- Afstrippen van linker- en rechterzijde van de spoel
5. Chamfervorming in spoel
6Servomotorvoeding
7. Snijden van de spoel ️ Vereiste lengte
8. U-vormvorming
9. Eindvormvorming door draaien
10Geef de laatste pin naar de zwaartekracht parachute.
(4)Configuratie:
1Mitsubishi PLC, 10 inch touchscreen.
2.Taiwan HIWIN lineaire gids en module, Delta servomotorlijn.
3- Taiwan Nicholas precieze planetaire reducer.
4Taiwan AIRTAC pneumatische onderdelen en magnetische kleppen.
Hairpin vormen voor starter armature is een van de armature productieproces en onderstaande informatie is vereist om te controleren wanneer u een vraag stuurt
| 1. Gevormd geleider tekening | Om de grootte van de geleider en hoek van R grootte te controleren |
| 2. Tekening van de beugel laminatie | Voor de controle van de aanpassing van de gevormde draad die met de machine of met de hand in de slot van de armature moet worden geplaatst |
| 3. Bevestigingsmonster met ingebouwde draad | Om gereedschap te controleren en te produceren volgens het werkelijke monster |
Klik op de onderstaande foto om de video te bekijken
