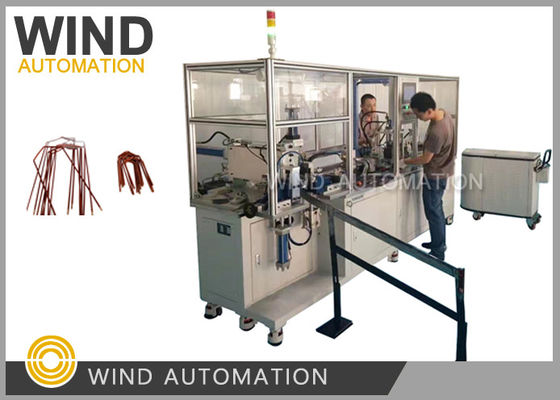

Haarspeldvorming voor voertuigmotor Puur elektrische auto Hybride auto stator

Hybride auto BSG stator elektrisch voertuig Automotive motoren Conductor vormingWIND-HF-BX

(1)Toepassing:

Deze haarspeldvormende machine wordt veel gebruikt in startstaaf, luchtvaart spoel, bewegende voertuig met inbegrip van hybride auto motor, heavy duty motor, BSG stator, elektrische auto, licht voertuig, elektrische voertuig,motoren voor auto's, motoren voor zuiver elektrische auto's, motoren voor hybride auto's, motoren voor elektrische vorkheftrucks, motoren voor elektrische driewielers, motoren voor toeristenvoertuigen, motoren voor elektrische gereedschappen en andere motoren voor de automobielindustrie.

(2)Proces en voordelen:

1. Laad rechthoekige spoel in auto-feeder eenheid

2De volgende processen worden gecombineerd in WIND-HF-BX haar pin vormen machine

a. Het rechtzetten van de spoel

b. Afstrippen op de platte bovenkant en de onderkant van de spoel

c. Afstrippen van de linker- en rechterzijde van de spoel

d. Chamfervorming in spoel

e. Servomotorvoeding

f. Snijding van de spoel  Vereiste lengte

g. U-vormvorming

h. Eindvormvorming

i. Aflevering van de laatste pin aan de zwaartekrachtskraape

a. een haarspeldvormmachine is een combinatie van verschillende processen,

het automatisch recht de ruwe spoel,verwijderen van het glazuur van vier zijden door slijpen ((vlak oppervlak, zijde oppervlak tegelijkertijd Chamfer),

Automatische industriële stofzuigerzuiging, servomotorvoeding, detectie, snijden, vormen,

b. Hoge efficiëntie: 4~5 s/pc (Haarpin Length 300mm) 6~8 s/pc

c. Controleer bij de encoder of de servomotor elke keer dezelfde lengte stuurt

d. Verwijderen van glazuur met behulp van een slijpmethode of een snijmethode kan het oppervlak schoonmaken

Spanning van de voeding: 3Φ-380V±10% 50H

Luchtbron Druk: 0,5 tot 0,7 MPa

Vernisverwijderingslengte: 0~50 mm

Draadvoedingslengte: 150~400 mm

Cyclustijd: 6' tot 8' voor een lengte van 300 mm

Gehechte draadgrootte: 3*8 mm

(4)Configuratie:

1Mitsubishi PLC, 10 inch touchscreen.

2.Taiwan HIWIN lineaire gids en module, Delta servomotorlijn.

3- Taiwan Nicholas precieze planetaire reducer.

4Taiwan AIRTAC pneumatische onderdelen en magnetische kleppen.

5Schneider Electric componenten, Mingwei schakelaar stroomvoorziening.

6- Lasrek, oppervlakte spuit, kleur: grijs.

7Het hele onderdeel van het aluminium frame frame, drie-kleurige signaal indicator.

8Het vormgedeelte van de vacuumdoofbehandeling van het vormstaal.

9Voor het verven van een deel van het gebruik van hydraulische punchmethode, punch deel van de positie regelaar

instellingsschroef, automatische vacuüm.

10- Een deel van het gebruik van cilinderpunching afsnijden.

11. U-vormig deel van het gebruik van cilinderspersen buigen.

12. 150L hydraulisch systeem.

13. 3 kW automatische stofzuiger set.

14Een set automatische ontladingsmachine.
