Startbalk rechthoekige haarspeld wikkeling voor de automobielindustrie Motor productie

Startbalk rechthoekige haarspeld wikkeling voor de automobielindustrie Motor productieWIND-AWF

(1)Toepassing:

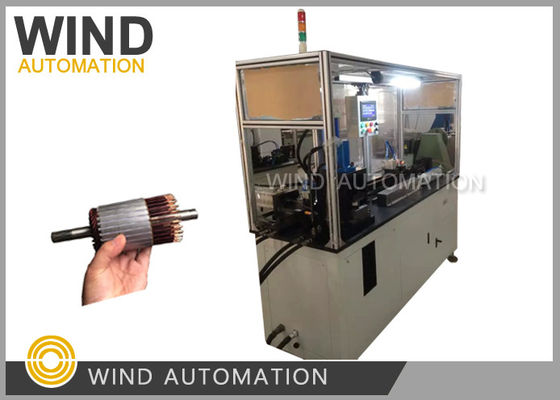

Starter Bar Rectangle Hairpin Winding machine is ontworpen voor automotive motoren, zuiver elektrische auto motoren, hybride auto motoren,

Elektrische vorkhefmotoren, elektrische motoren voor driewielers, motoren voor toeristenvoertuigen, motoren voor elektrisch gereedschap en andere motoren voor de automobielindustrie.

(2)Voordelen:

automatisch rechtzetten van de ruwe spoel,verwijderen van het glazuur van de vier zijden door slijpen of snijden ((vlak oppervlak, zijdelings oppervlak tegelijkertijd Chamfer), automatische industriële stofzuiger zuig,ServomotorvoedingDe encoder controleert of de servomotor elke keer dezelfde lengte stuurt bij detectie, snijden, vormen,

(3)Parameter:

Spanning van de voeding: 3Φ-380V±10% 50H

Luchtbron Druk: 0,5 tot 0,7 MPa

Vernisverwijderingslengte: 0~50 mm

Draadvoedingslengte: 150~400 mm

Cyclustijd: 6' tot 8' voor een lengte van 300 mm

Gehechte draadgrootte: 3*8 mm

(4)Configuratie:

1Mitsubishi PLC, 10 inch touchscreen.

2.Taiwan HIWIN lineaire gids en module, Delta servomotorlijn.

3- Taiwan Nicholas precieze planetaire reducer.

4Taiwan AIRTAC pneumatische onderdelen en magnetische kleppen.

5Schneider Electric componenten, Mingwei schakelaar stroomvoorziening.

6- Lasrek, oppervlakte spuit, kleur: grijs.

7Het hele onderdeel van het aluminium frame frame, drie-kleurige signaal indicator.

8Het vormgedeelte van de vacuumdoofbehandeling van het vormstaal.

9Voor het verven van een deel van het gebruik van hydraulische punchmethode, punch deel van de positie regelaar

instellingsschroef, automatische vacuüm.

10- Een deel van het gebruik van cilinderpunching afsnijden.

11. U-vormig deel van het gebruik van cilinderspersen buigen.

12. 150L hydraulisch systeem.

13. 3 kW automatische stofzuiger set.

14Een set automatische ontladingsmachine.
