BSG Motor Hairpin Forming Shape Generator Conductor Draadbuigmachine
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Applicatie van platte draad: | Draadbuigmachine voor haarspeld | Werkende post: | Gekombineerde machine voor het vormen van draad |
|---|---|---|---|
| Grootte van de behandelde draad: | Starterplatdraadgeleider onder 3 mm*8 mm | Hoornspeldvormproces: | Voeding, rechtlijning, snijden en perforeren, lossen |
| Cyclusduur: | met een lengte van niet meer dan 5 tot en met 8 cm per stuk | HS-code: | 84798110 |
| Plaatdraad motor met nieuwe energie: | 1 kW tot 150 kW | Na verkoop: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |

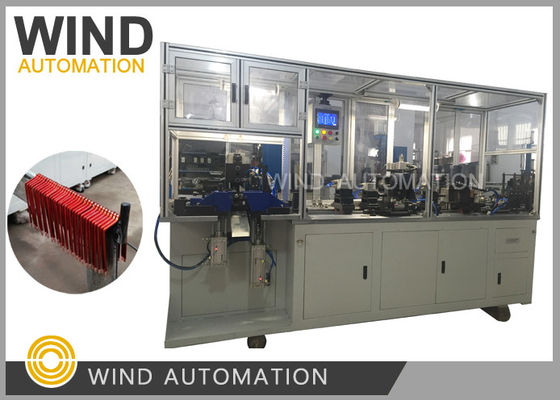

BSG Motor Hairpin Forming Shape Generator Conductor DraadbuigmachineWIND-AWF-F
De haarspeldvormmachine integreert meerdere machines in één automatische lijn.
Het combineert het proces
| Haarspeldvorming | Facultatief | Opmerking |
| Verkoop van goederen |
grootte van de spoelen voor het vasthouden van draad voor windautomatisering om het Wire dereeling apparaat te ontwerpen |
|
| Het rechtzetten | ||
| Verzilvering | Stripping methode kan slijpen of snijden volgens de werkelijke situatie | |
| Voedingssysteem | Codeer | Voedingslengte kan worden ingesteld op het touchscreen, gecontroleerd door servomotor |
| Snijden | Cylinder druk om te controleren, ook kan vorm cutter | |
| Vorming | De vormhoek, de grootte moet geschikt stator, tekening is alleen voor verwijzing | |
| U buigen | Hou de ene kant vast, draai de andere kant. | met een gewicht van niet meer dan 50 kg |
(1)Toepassing:
Elektrische auto, Auto industrie, Vliegtuigen, Nieuwe energie auto aandrijving motor, Truck Flat draad,
In het gebruik van elektrische voertuigen voor autofabrikanten.
(2)Voordelen:
|
Nieuwe energiemotor Hairpin cyclustijd |
Ongeveer 4 tot 5 seconden per wortel (draadlengte 300 mm)
|
|
Voedingslengte |
met een vermogen van niet meer dan 50 W
|
|
Hoornspeldvormproces |
Platte draad rechtzetten, vlak geëmailleerd verwijderen, zij-eemaille
verwijderen, automatische stofzuiger, servo voeding, detectie,
snijden en vormen
|
(3)Parameter:
Spanning van de voeding: 3Φ-380V±10% 50H
Luchtbron Druk: 0,5 tot 0,7 MPa
Vernisverwijderingslengte: 0~50 mm
Draadvoedingslengte: 150~400 mm
Cyclustijd: 6' tot 8' voor een lengte van 300 mm
Gehechte draadgrootte: 3*8 mm
(4)Configuratie:
1Mitsubishi PLC, 10 inch touchscreen.
2.Taiwan HIWIN lineaire gids en module, Delta servomotorlijn.
3- Taiwan Nicholas precieze planetaire reducer.
4Taiwan AIRTAC pneumatische onderdelen en magnetische kleppen.
5Schneider Electric componenten, Mingwei schakelaar stroomvoorziening.
6- Lasrek, oppervlakte spuit, kleur: grijs.
7Het hele onderdeel van het aluminium frame frame, drie-kleurige signaal indicator.
8Het vormgedeelte van de vacuumdoofbehandeling van het vormstaal.
9Voor het verven van een deel van het gebruik van hydraulische punchmethode, punch deel van de positie regelaar
instellingsschroef, automatische vacuüm.
10- Een deel van het gebruik van cilinderpunching afsnijden.
11. U-vormig deel van het gebruik van cilinderspersen buigen.
12. 150L hydraulisch systeem.
13. 3 kW automatische stofzuiger set.
14Een set automatische ontladingsmachine.
Klik op de onderstaande foto om de video te bekijken
