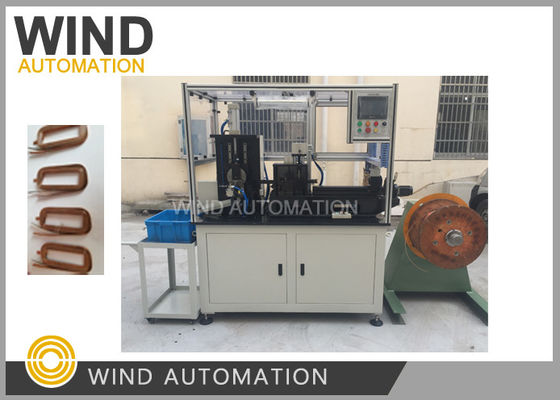

Automatische veldspoelwindel WIND-PCW-F3

Volledig automatischFIeld spoel wikkelenmachine WIND-PCW-F3

MAchine-werkproces

De machine kan automatisch de veld spoel met onderstaande proces continu te winden,

Automatische draadvoeding→ draadrechter → bochtstarterminal→ draadvoeding I,→buigwerk→draadvoeding II→drukdraad naar gereedschap→vorming→papiervoeding en -twisting wikkeling→draadsnijden→papier snijden→twistvorming→ontladen,

Productie: ongeveer 15 tot 30 stuks per stuk, ongeveer 2000 stuks per ploeg/8 uur

Machinebouw

1- een mechanisme voor het rechtzetten van draden,

Bestaat uit X, Y richting twee set geleidingswiel rechtzetten

En de cilinder, de cilinder trekt de draad om het recht te maken.

2. Draadvoedermechanisme

Servomotor Delta aandrijft de draadvoermodule om de draad te voeden,

de draad voeding lengte kan worden ingesteld op het scherm, en draad slotting limiet kan ervoor zorgen

Het draadje is correct.

3Start van het bochterminaal.

Gebruik de cilinder om de katrolen aan te drijven om de startterminal te buigen.

De buigrichting kan links of rechts zijn

4. Draadbuigmechanisme

bestaande uit een persdraad en een buigapparaat,

Buigrichting kan links of rechts zijn

• Snijmechanisme

met speciale cutter voor veldspoelen

• Mechanisme voor het wikkelen en lossen van de spoel

met een vermogen van meer dan 50 W, maar niet meer dan 150 W,

rotatieapparaat aangedreven door een Delta-servomotor met het transmissiedeel van de reducer,

Gereedschap, gereedschapsklem, uitwerpsel.

Het draadvoedermechanisme voert de gebogen draad naar de vaste positie van het gereedschap.

drukdraadapparaat begint met drukken op de draad, rotatieapparaat draait,

Wanneer het papier naar de vaste positie wordt gedraaid, wordt het gevoed.

en draaien naar de vaste positie, en snij papier, draaien om de spoel te draaien.

De tooling klemtoestel los, finshed spoel komen uit en herhaald vanaf het begin.

7. Papiergidsapparaat

Bestaat uit een papierrek, een papiervoedingsmotor en een papierpersapparaat

8De machine is gemaakt van aluminium met organisch glas.

Simens of Delta PLC

Delta servomotor

Weinveiw touchscreen

Gewicht: ongeveer 650 kgMachine afmetingen: 1500 mm x 900 mm x 1700 mm³
