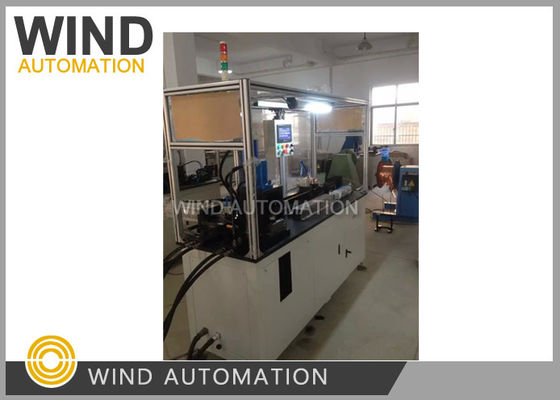

Automatische haarspeldmaker spoel winder winding machine wind-awf

Volledig automatischEenRmature Coil (Haarpin) MakerWIND-AWF

MAchine-werkproces

De machine kan automatisch de haarspeld met onderstaande proces continu vormen,

Automatische draadverwijdering→ Draadvoeding→ Draadrechter → Drukdraad →

Verwijder van zijglazuur → Verwijder van glazuur met draadbreedte → Draad trekken→ Draad snijden

→ Draad buigen→ Stansvormende draad → lossen,

Uitvoer: ongeveer 3 tot 5 cent per stuk,

Werktuigen kunnen gemakkelijk worden vervangen voor zes armaturen spoelen

1 M154104458

2 M154097736

3 M154038444

4 M154103929 De vorm van de glazuurdraad wordt veranderd in de vorm van lege draad

M154105507 Gemaakte draad moet worden veranderd in lege draad

6 MBD-7G

Machinebouw

1. Automatisch draadverwijderingsapparaat

2- een mechanisme voor het rechtzetten van draden,

Bestaat uit X, Y richting twee set geleidingswiel rechtzetten

En de cilinder, de cilinder trekt de draad om het recht te maken.

3. Draadvoedermechanisme

Servomotor Delta aandrijft de draadvoermodule om de draad te voeden,

de lengte van de draad kan op het scherm worden ingesteld,

en Max. Draadvoeding lengte is 500 mm

4Mechanisme voor het verwijderen van glazuur

De glazuurverwijder bestaat uit twee structuren,

zijde- en breedteemaalverwijder

De zijkant van het glazuur verwijderder gebruik 3pcs Gem mes draaien om het glazuur af te schillen aan de zijkant

Breedte glazuur remover gebruik twee snijmachine om te krabben in tegengestelde richtingen

en controle/beperking van de krasdiepte

De functie van het verwijderen van glazuur kan op het touchscreen worden ingeschakeld/uitgeschakeld.

5Snijmechanisme

Snijmechanisme bestaat uit persdraad en snijdraadapparaat,

Voordat het snijden, druk draadcilinder en druk gereedschap druk op de draad om te voorkomen dat het beweegt,

En dan snijden de draad met vier snijmachines, op hetzelfde kan verwijderen van de barst als zich voordoen

6. Draadbuigmechanisme

met een diameter van niet meer dan 50 mm,

en een door een hydraulisch systeem aangedreven punchvormend apparaat.

Na het vormen, het lossen van de haarspeld automatisch bij het buigen van de draadcilinder terugkeer.

Simens of Delta PLC

Delta servomotor

Weinveiw touchscreen

Airtac-cilinder

Gewicht: ongeveer 850 kg

Afmetingen van de machine: 1,800 mm x 750 mm x 1800 mm³

De afstand tussen de machine en de draad moet 3000 mm zijn.
