Bldc Pmac Stator Winding Machine 12 24 36 Tandstrengen Draad Flyer Winding
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Motortype: | 12-Tand 24-Tand 36-Tand Buitenste stator, rotor, armature | Winding way: | LRK Winding Kan worden ingesteld op CNC-controller CNC300 |
|---|---|---|---|
| Werkstation: | Enige of Dubbele Post | Wikkelingssnelheid: | 300 RPM per draadmeter |
| met een diameter van niet meer dan 50 mm: | met een diameter van niet meer dan 50 mm | Stator OD: | 160 mm (6,30') |
| Motorwikkeling: | BLDC en PMAC stators,Pomp,RC model vliegtuig motoren stator,Vliegtuig, Drone, | Na verkoop: | Ingenieurs beschikbaar voor onderhoud aan machines in het buitenland |
| Markeren: | met een gewicht van niet meer dan 50 kg,motor windende machine |
||

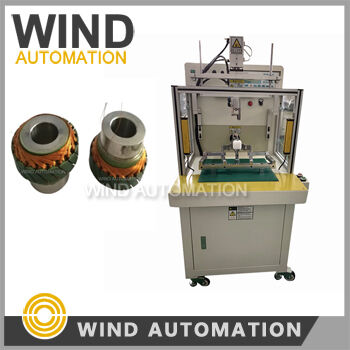

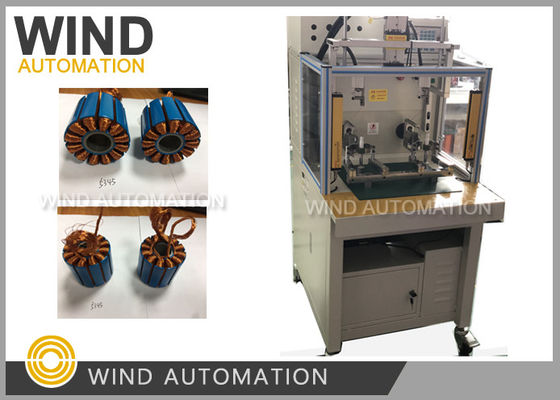

Strands Draad Flyer Wikkelmachine 12-Tands 24-Tands 36-Tands BLDC en PMAC StatorenWIND-HMW-205D
Stator Wikkelmachine Toepassing:
Stator flyer wikkelmachine voor het wikkelen van outrunner BLDC motoren statoren zoals
BLDC en PMAC, Model stator, Ventilator stator, Plafondventilator stator,
Speelgoedmotor, Skateboard Wielmotor Stator, Grote buiten stator,
Drone stator, Vliegtuig, Helikopter Motor Outrunner Stator
RC model vliegtuigmotoren
Flyer Wikkelmachine Vraag en Antwoord:
1. Hoeveel ruimte heeft de flyer nodig tussen de tanden en tussen twee aangrenzende,
volledig gewikkelde tanden?
De flyer wikkelmachine heeft 2,8 mm ruimte tussen de tanden nodig voor 27 draden, 0,28 mm dikte,
Dus 4 mm sleufbreedte is voldoende
2.We hebben informatie nodig over de minimale en maximale afmetingen voor statoren, hoe de gereedschappen moeten worden gewijzigd/gemaakt voor elk statortype
Zoals u verschillende statortypes kunt hebben, is de enkelstation wikkelmachine WIND-HMW-205S geschikt,
Het minimale en maximale bereik van de stator OD-afmetingen is
12 mm (0,48''), 12 sleuven,en 160 mm (6,30''),
3.
Het doel is om statoren te wikkelen die waarschijnlijk tussen (diameter) 80 mm en 350 mm liggen, stapelhoogte 15...100 mm
WIND-HMW-205S is ontworpen voor kleine statoren OD onder 160 mm,
Het is niet geschikt om grotere statoren te wikkelen,
Net zoals een auto niet als vrachtwagen kan werken,
Een ander type machine, de WIND-HMW-1M, is voor het wikkelen van E-bike wielmotoren,
die wikkelmachine is ontworpen voor grote wielmotoren van elektrische fietsen,
https://vimeo.com/143140931
Vliegende Modellen Stator Wikkelmachine Voordelen:
Slimme machine, eenvoudig gereedschap te wisselen
| Een machine die aangepaste wikkelpatronen uitvoert waarmee u verschillende kv-waarden kunt testen in uw prototypes en kleine productieruns. |
Een wikkelmachine zoals de WIND-HMW-205D kan veel tijd besparen op het bestellen van aangepaste wikkelpatronen bij een fabrikant.
|
| Outrunner motoren statorafmetingen |
Van 2 tot 24 sleuven, andere sleuven worden op maat gemaakt, de kleinste buiten diameter stator wikkelmachine kan wikkelen is 12 mm (0,48'') , 12 sleuven, getoond in de onderstaande gewikkelde stator foto Enkele draad of meerdere draden |
| Kan statoren wikkelen met één draad of parallelle draden |
Meerdere draden behandeld
|
| 30 draden met 15 spanners |
Borstelloze Motor Outrunner stator flyer wikkelmachine Parameter:
|
| Draaddiameter: 0,10~0,60 mm (AWG18 ~ AWG23) |
Bedrijfsoptie: Auto
|
Automatisch wikkelen, automatisch indexeren, automatisch wikkelen rangschikken, automatisch klemmen en snijden
Stator sleuf nr.: 2 tot 24 sleuven (andere sleuven op maat gemaakt)
Draadverplaatsing: 60 mm
Voeding: AC220V 50/60Hz
Gewicht: ongeveer 350 KGS
Afmeting: 1260 (L)x650 (B)x1150 (H) mm
Controller: CNC300
Het doel van deze wikkelingen is om een magnetisch veld te creëren wanneer er stroom doorheen loopt
Er zijn verschillende soorten wikkelmachines, van eenvoudige handmatige invoermachines tot complexe
computer-numerieke-controle (CNC) machines. Enkele van de meer voorkomende toepassingen voor wikkelmachines zijn spoel
wikkelen, touwwikkelen en continu wikkelen. Veel industrieën gebruiken deze apparaten,
waaronder de elektronica, productie van statoren, rotoren en ankers van motoren en de draadindustrie.
Onderstaande monsters en tekeningen zijn nodig voor machinefabricage en inbedrijfstelling:
1. Stator stapel 5 stuks zonder wikkeling
2. Gewikkelde stator 1 stuks
3. Koperdraad 1 rol voldoende voor het wikkelen van 10 statoren
4. Stator lamineringstekening en wikkelingstekening
Klik op onderstaande link om een video van de strands wires stator winder te bekijken
https://vimeo.com/292046631
