Volledig automatische motor wikkelmachine 8kw Tanden wikkel voor gecoate stator stapel
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Voorwaarde: | Nieuw | Achsen: | as 4 |
|---|---|---|---|
| Werkende post: | Eén station/dubbel station | Het winden snelheid: | Max. 400 RPM volgens draadmeter, statorgrootte |
| Automatisch type: | Volledig automatisch | Verfmachine Motor Winding: | Witte of per klant vereiste |
| Motor het Winden: | met een gewicht van niet meer dan 50 kg | Na verkoop: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |
| Hoog licht: | met een gewicht van niet meer dan 50 kg,motor windende machine |
||

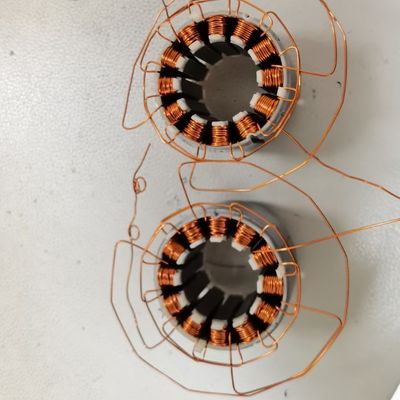

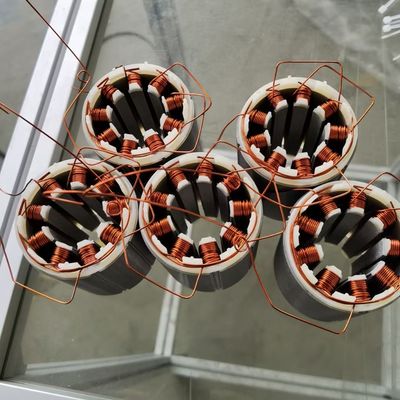

Stator Winding Machine voor het maken van spoelen op tanden Elektrostatische coating van de gleuf WIND-NR148-1
Stator Tanden Winding Machine Toepassing:
Het maken van spoelen op tanden voor inslot stator zoals 36 slots stator,
Stator wikkelmachineParameter:
| Model | WIND-NR148-1 |
| Wikkelstapel | Inlegstator |
| Station | Eén station |
| Draaddiameter | 0.1-1.2 mm (afhankelijk van de vulsnelheid van de statorslot en de breedte van de slot) |
| Statorgrootte | Buitendeurs: max 230 mm (9,055') Inwendige diameter:min.10mm (0,394'") Gewicht van de stapel: maximaal 10 kg (lbs) Stapellengte: maximaal 100 mm (3,94 ̊) |
| Programma-instelling |
De maximale stap is 200 stappen. Het systeemprogramma slaat 10 sets op, wat groter is dan de opslag die door de computer kan worden geüpload en gedownload met onbeperkte opslag.
|
| Wikkelsnelheid | Max.400 t/min (afhankelijk van de draadgrootte, de stapellengte en de statorgrootte) |
| Achsen | 4 assen |
| Totaal vermogen | 8 kW |
| Invoer | AC380V ±10%3 fase 50/60Hz |
| Luchtbron | 0.4 tot en met 0,7 Mpa |
| Maatwerkgrootte | Ongeveer 1000 (W) × 800 (D) × 1800 (H) mm |
Vraag en antwoord:
1. Wat is de wikkeltyd van onderstaande borstelloze motoren?
De stator heeft een buitendiameter van 230 mm.
De binnendiameter is 167,2 mm.
De lengte van de stator is van 10 mm tot 100 mm, maar nu hebben we bestellingen voor een stapel van 10 mm.
Er zijn 40 draaie per tand met 4 draden met een diameter van 0,4 mm parallel.
Cyclustijd: Fof het opwikkelen van elke bovengenoemde stator kostte 10 minuten per stuk
2Moeten we elektrostatische coating van de slots gebruiken om uw machine te gebruiken?
De machine is ontworpen voor uw grootste stator lengte, voor zo'n grote stator, moet het erg zwaar zijn
Minstens 5 kg, dus tijdens het opwikkelen, moeten we een reducer toevoegen om de opwikkeling glad te laten en niet beïnvloed te worden,
Er zijn 40 draaie per tand met 4 draden met een diameter van 0,4 mm parallel.
Je draadjes en draaien zijn te veel voor het slotgebied.
De bovenlaag draad zal drukken op de onderlaag draad,
De draad van de bovenste laag zal vallen.
Voorstel voor windautomatisering:
1We stellen een isolatie kap voor en we kunnen de kap ontwerpen.
Als uit de demonstratie van de wikkeling blijkt dat een isolatiehoop nodig is
U kunt de36-slots elektrostatische coating stator winding machinevideo,
Het is dezelfde bocht als de jouwe, maar het heeft weinig bochten (minder dan 30 bochten).
2Als je niet wilt investeren in de gereedschappen om de plastic doppen en
Het materiaal moet bestand zijn tegen 155 graden Celsius.
Kun je 0,7 mm tot 0,8 mm enkele draad gebruiken in plaats van
met 2 draden met een diameter van 0,56 mm of 4 draden met een diameter van 0,4 mm
- Ik weet het niet.
Voor de vervaardiging en de inbedrijfstelling van de machine zijn de volgende monsters en tekeningen nodig:
1.CAD-tekening van de statorlaminatie voor het controleren van de vulsnelheid van de gleuf
2. Wikkeldiagram
3Een koperdraad volstaat om twee stators te wikkelen.
4. Heeft de stator een plaats voor het plaatsen van de spleet
Hoofdstukken
| - Nee, dat is niet waar. | Naam | Brandnaam | Opmerking |
| 1 | PLC's | YASKAWA | |
| 2 | Servomotor | YASKAWA | |
| 3 | Touchscreen | Weinview | |
| 4 | Sensor | Omron | |
| 5 | Elektrische eenheden | Schneider | |
| 6 | Pneumatische eenheden | Xinchen | |
| 7 | Koellagers | NSK | |
| 8 | Schroefgids | HIWIN | |
| 9 | Tijdband | Poorten | |
| 10 | Stroomvoorziening | Mean Well | |
| 11 | Spanningsbron | ETA-1000/L-R | |
| 12 | Verminderaar | Nidec-SHIMPO | Heve stator behoefte motor reducer |
Klik op de onderstaande afbeelding om video van 36slots stator winding machine te bekijken
Deze naald wikkeling machine met vier as servo apparaat kan wikkelen, indexeren, zet de draad, demolding automatisch,Het standaardtype is flexibel om gereedschap te veranderen voor BLDC-stator met een OD van minder dan 120 mm (4.72'), ID 10 mm (0,39'') tot 100 mm ((3,94'), hoogte 100 mm ((3,94'), Maximaal gewicht van de stator: 3 kg (6,6 lbs)
