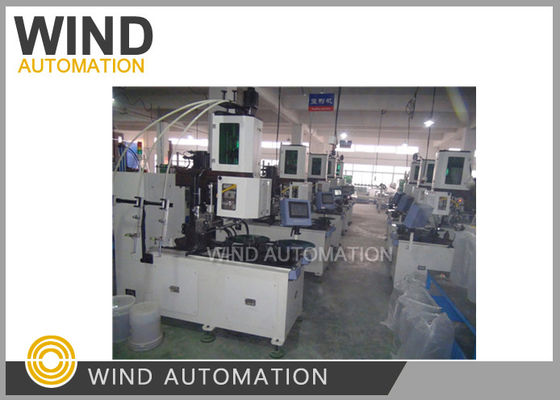

PSC Stator Coil Winding Machine 1-station of 2-station Smart Foot Print
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| motorstator spoel wikkeling: | met servosysteem, niet CNC-type | Vergelijk met gewone spoelwinder: | Bespaar koperdraad |
|---|---|---|---|
| Draadmeter: | Min. 0,1 mm (AWG38) | Automatiseringstype: | Volledig automatische verticale wikkeling met rotatieapparaat |
| Machinekleur: | Witte of per klant vereiste | Na verkoop: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |
| Hoog licht: | statorrol het winden machine,automatische rol het winden machine |
||
1-station of 2-station PSC stator spoel Winding Machine Smart Foot Print WIND-100-VW
Toepassing:
WIND-100-VW verticale wikkelmachine wikkel de spoel en zet spoel naar overdrachtsvorm (de overdrachtsvorm met
draad kan in stator in de volgende operatie proces wig en spoel invoeging machine)
Het heeft een hoge efficiëntie,bespaart koperdraad en is geschikt voor kleine slotopening stator met hoge vulling
de draad breekt niet tijdens de invoeging (feedback van de lokale gebruiker)
Voordelen:
Maatwerkgrootte en motorpalen
1Ingenieur bevestigt wanneer.de maximale diepte van de machine (van voren naar achteren) is 70 ̊
2De vier.6,8 polen stator maximale stapelhoogte kan 4,3' (110mm)
Wikkelmachine met twee werkstations
1De diepte bedraagt ongeveer 79' vanwege de twee werkstations voor het wisselen van de wikkels.
2Diepte is gerelateerd aan de grootte van de spoel uw 48 frame PSC stator
|
✓ Materiaalbesparing |
Spaar Cooper draad omdat je niet nodig hebt om afzonderlijke spoelen te verbinden
|
|
✓Straag slot in de stator |
Constante wikkelkwaliteit geschikt voor het inbrengen van statorwinding met een hoge vulsnelheid
met een breedte van de spleet boven1.36mm
|
|
✓Besparing van arbeidskosten |
Stator wikkelmachine wind spoel rechtstreeks naar wikkels overdracht ex, exploitant
geen noodzaak om de spoelen op zijn plaats te zetten, in plaats daarvan moeten ze gewoon op de overdracht te zetten
voormalige op de wikkelmachine
|
|
✓ Betere wikkelkwaliteit
|
In vergelijking met de gewone cnc wikkeling machine, WIND-100-VM niet alleen
Het gebruik van de koperdraad wordt beperkt tot het gebruik van de koperdraad, maar ook de wikkelkwaliteit tijdens het inbrengen op de koperdraad wordt gewaarborgd.
Stator, er wikkelen draden niet breken tijdens het inbrengen operatie proces
|
Parameter:
Draaddiameter:0.2~1.2 mm
Min stator ID:40mm
Maximaal stator OD:175 mm
Kernlengte: 40 tot 130 mm
Vermogen:380V, 50/60KW
Gewicht: ongeveer 1100 kg
Afmetingen: 1900 (L) x850 (W) x3200 (H) mm
Onderstaande tabel is nodig wanneer u een vraag stuurt
| Detail van de stator | |||||||||
| Laminatie tekening | Stator-ID. (mm) |
overdosis stator. (mm) |
Slot nr. | Hoogte van de stapel (mm) |
Draadtype (koper/Al) |
Draaddiameter (mm) |
Parallel draadnummer |
Aantal beurten per spoel |
Spiraalpitch |
