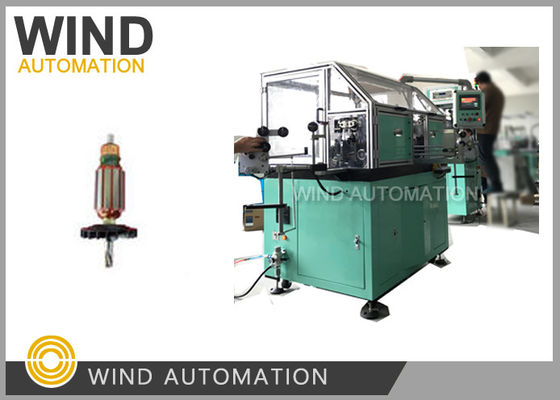

3.0KW 2500 r/min Twee vlieger wikkelmotor voor motor met afwisselmachine

Dubbele Flyer Volautomatische Wikkelmachine voor Ruitenwissermotor WIND-STR

Toepassing:

Deze ankerwikkelmachine WIND-STR is een snelle wikkelmachine met dubbele flyers voor massaproductie van motoren

productie van ankers met haakvormige commutator, mixers, stofzuigers, boormachines, elektrisch gereedschap...

Werkingsprincipe:

Deze volautomatische wikkelmachine WIND-STR maakt gebruik van een dubbele flyer structuur, 2 stuks Mitsubishi servomotor drijft de rotatie van de twee flyers aan, en 1 pc Mitsubishi indexeer-servomotor zorgt voor de precieze

indexering.

Tijdens het werk wordt de ankerstapel stevig vastgeklemd door de linker en rechter wikkelgereedschappen en de as

kleminrichting. Wanneer de flyers draaien, gaat de draad door de draadhouder, spanner en vervolgens de

holle spil in, komt uit het draadgeleidingswiel, waarna de draad in de ankersleuf glijdt via het

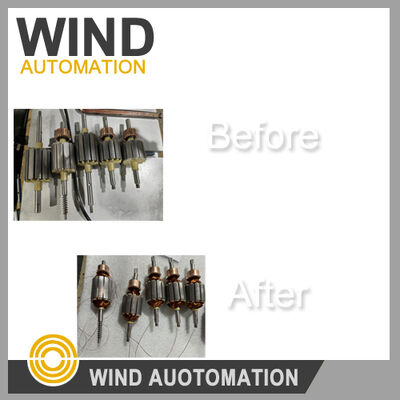

draadleidingswiel van de flyer. Na deze stap gaat het anker de sleuf in om te wikkelen.

De anker dubbele flyer wikkelmachine WIND-STR neemt geleiders van twee aparte spoelen draad

tegelijkertijd om twee sleuven samen te wikkelen. Zodra het juiste aantal windingen is bereikt en verbonden met

de respectievelijke commutatorhaak, wordt het anker automatisch naar de volgende paar sleuven geïndexeerd om te

worden gewikkeld.

Voordelen:

1. Ongelooflijk

snel, onder normale omstandigheden kan het wikkelen met een snelheid van 1000~1500 tpm, één gewikkeld anker in    23s

2. De wikkelparameters kunnen op het touchscreen worden ingesteld voor verschillende ankers, eenvoudige bediening

    zoals 12 sleuven, 24 haken

         12 sleuven, 12 sleuven

Snelle details:

Vereisten voor ankerwikkelproductie

Draaddiameterbereik: 0,16~1,2 mm

Ankerdiameter: 20~85 mm

Stapellengte: 10~70 mm

Asdiameter: 3~15 mm

Aslengte: minder dan 250 mm

Ankersleuf: even sleuf

Aantal windingen: 0~9999

Commutatordiameter: 8~40 mm

Wikkelingsnelheid: 0~2500 tpm

Wikkelmotorvermogen: 1,5KWX2

Hoekdetectiesnelheid: 0~3000 tpm

Hoekdetectiemotorvermogen: 0,75KWX1

Luchtdruk: 4~6 Kg/cm2

Totaal machinevermogen: 4,0 KW

Spanning: driefasige AC 380V 50/60 Hz

Gewicht: 1250 Kg

Afmetingen: 2000 (lengte) X 1000 (breedte) X 1800 (hoogte) mm

Verpakkingsmaat 1800*1510*1920 mm is ongeveer 5,2 CBM

HS-code: 8479811000

Hoofd Onderdelen:

Japan Mitsubishi PLC

Japan Mitsubishi of Panasonic servomotor besturingssysteem

5,7'' kleurenscherm met touchscreen

SMC Cilinder

​
