4 Naald Winding Machine 0.06mm tot 1.0mm AWG18 tot AWG42 Draad 4 polen stator
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Voorwaarde: | Nieuw | Draadmeter: | 0.06mm tot 1.0mm AWG18 tot AWG42 |
|---|---|---|---|
| Werkende post: | 4 naalden enkel station | Automatiseringstype: | Volledig automatisch |
| Machinekleur: | Witte of per klant vereiste | Na verkoop: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |
| Markeren: | naaldwinder,bldc-opwikkelmachine |
||

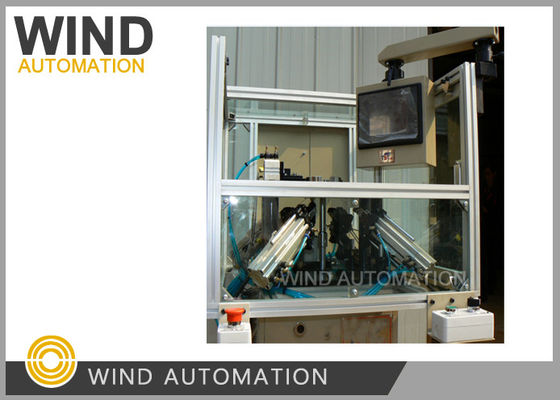

0.06mm tot 1.0mm AWG18 tot AWG42 Draad 4 polen Stator 4 naald Winding Machine WIND-1A-TSM
Toepassing:
Vier polenBLDC-stators
ConcurrerendVoordelen:
1. Wind 4 slots per keer bij 400 RPM, snel
2Automatisch wikkelen, automatisch snijden van draden
3Een lokale motorfabrikant bracht meer dan 40 stuks.
en er zijn slechts 3 tot 4 gebruikers nodig om deze machines te bedienen
Parameter:
Draaddiameter:0.08 tot en met 1.00 mm
Stator ID:15~65mm
Kernlengte: 7-90 mm
Draaien nr. 0-99999
Operatiemogelijkheid: stapel,Auto
Statorpolen: 4polen
Luchtdruk: 5 tot 7 kg/cm2
Vermogen:2KW, AC220V 50/60Hz
Afmetingen: 1550*900*1450 mm
Gewicht: ongeveer 450 kg
Deeltjes van de winder:
Stepmotor met groot vermogen
Mitsubishi PLC
Ingebedde mens-machine-interface
AIRTAC-cilinder
Suggestie:
Volgens de manier waarop de stator wordt gewikkeld, kunnen verschillende soorten naaldwikkelmachines één, twee, drie,
vier naalden.
Voor 4 polen stator, stellen we meestal klant voor met 4 naalden wikkeling machine WIND-1A-TSM,
Het kan de stator snel krijgen zelfs er zal 4pcs begin draad en 4pcs eindigen draad nodig zijn
verbonden,
De naald wordt aangedreven door een rotatie van het cam-apparaat, dat de wikkelspoel aandrijft.
De machine WIND-1A-TSM belangrijke elektrische onderdelen zoals Mitsubishi PLC, Embedded mens - machine
interfaces, Airtac-cilinders enz. CE-markering hebben,
En we exporteerden naar Europa, zoals Frankrijk, Roemenië, enzovoort.
Mag ik de reden weten dat je liever 1 naald of 2 naalden, is het vanwege de brug draad getoond op
Een foto?
De basismachine van het type WIND-1-TSM met 1 naald is bestemd voor de productie van prototypes van statoren met kleine
de hoeveelheid,
Het kan de slot één voor één te winden, en u moet misschien de brug draad met de hand te plaatsen als u het type
WIND-1-TSM als uw stator isolatie cap interfre de machine plaats brugdraad automatisch.
De polen van de schaduwrijke polinductiemotor bestaan uit 4 gletsjes, die over de laminacties worden gesneden.
Het kleinere deel van de geslepen paal wordt met behulp van een spoel kortgesloten.
Het is een koperdraad en het is zeer inductief van aard.
het deel met de spoel heet het beschaduwde deel en het andere deel van de paal het ongeschaduwde deel.
Voor motoropwikkelmachinefabrikant nodig:
1. Stator stapel monsters elk 5pcs
2. koperdraadmeter per rol
3. Stator laminatie tekening en wikkeling tekening
