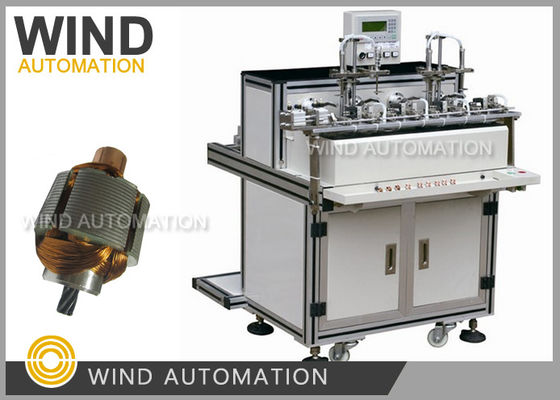

ODD Slot Micro Motor Armature Winding Machine Rotor Winding Machine Voor 3 / 5 / 7 Slots

ODD Slot Micro Armature Rotor Winding Machine Voor 3,5 Slots WIND-ODD-4

Toepassing:

Micro motor met 3 gleufjes, 5 gleufjes, zelfs gleufjes voor elektrisch gereedschap, speelgoed,

Voorruitwasserpomp, deur slot actuator,autodeeltjes

Voordelen:

1.Automatische klemming, automatische wikkeling, automatische indexering, automatische haak commutator hoek

2- Hoog rendement.Hier zijn 4 werkstations, 4 armature kan tegelijkertijd worden gegolfd

3.Het bereik van de draaddiameter is0.08~0.55mm (AWG23 ~ AWG40)

4. 98% rendement hoger dan verzekerd wanneer de slotcommutatorkwaliteit goed is

5Tot nu toe is het de beste machine in China voor het wikkelen van slot-type armaturen.

Parameter:

1Draaddiameter: 0,08 tot 0,55 mm(AWG23 ~ AWG40)

2. Armaturetype: gelijkmatige gletsjes zoals 3,5 gletsjes rotor

3. Armaturediameter: 8~25 mm (0,315' tot 1'')

4. Maximale lengte van de armaturestapel: 30 mm

5.Spoelingssnelheid van de motor: 0 tot 3000 t/min.

6Maximale aslengte: 70 mm

7.Nummervermogen: ≤ 1,2 kW

8.Luchttoevoerdruk: 0,4 tot 0,8 MPa

9.Spanning: AC220V 50/60Hz

10.Temperatuur van de werkomgeving: 0°C tot 45°C

11.Vlochtigheid van de werkomgeving:10%~60% ((geen condensatie)

12Afmetingen van de machine:1100*1200*1300 mm

13Verpakkingsdimensie:1200*1200*1500 mm

14Gewicht van de machine: 320 kg

15Gewicht van de verpakking: 430 kg

Informatie die u nodig heeft bij het versturen van een aanvraag:

1Het wikkeldiagram omvat de draaddiameter

2. Tekening van de beugel laminatie

Hieronder vindt u een wikkelmethode van een rotor met 5 gletsjes voor toepassing op gelijkstroomversnellingsmotoren:

slot 1 tot slot 3

Slot 2 naar slot 4

Slot 3 naar slot 5

Slot 4 naar slot 1

Slot 5 naar slot 2

Klik op de onderstaande foto om de video te bekijken
